NSR NSI-1000

NSR NSI-1000 — автоматическая идентификационная система класса А для обмена данными АИС и отображения принятых целей на судовом посту. Система объединяет приёмопередатчик, отдельный дисплей управления MKD и предусмотренные антенные тракты. Её рассматривают для новой установки или замены действующей АИС с согласованием источников данных и подключённых приборов.

Возможности на рабочем месте

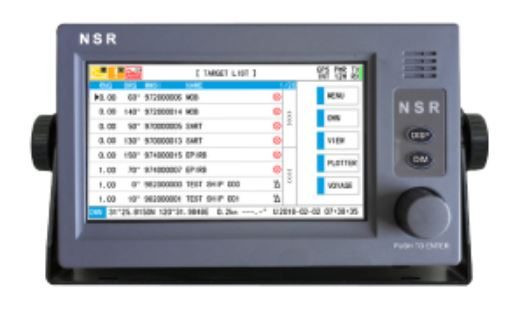

На дисплее доступны список и графическое отображение целей, сведения о собственном судне и текущие состояния системы. MKD NSI-1000D имеет 7-дюймовый сенсорный экран и регулировку яркости. Состав собственных данных, их источники и сопряжение с другими приборами проверяют по схеме поста: приём соседних целей сам по себе не подтверждает исправность всех собственных данных.

В приёмопередатчике предусмотрены передатчик АИС, два приёмника TDMA, отдельный приёмник DSC и встроенный ГНСС-приёмник. Для внешних источников и потребителей согласуют интерфейсы, сообщения и настройки линии по документации конкретных приборов. Это позволяет сохранить подходящую часть действующего оборудования и заранее определить необходимые соединения и работы.

Питание и подключение

Руководство NSI-1000 UM.E 20230118-09 указывает для приёмопередатчика номинальное питание 24 В постоянного тока и диапазон 18–38 В; для MKD отдельно указано 24 В постоянного тока. Применимую редакцию руководства и схему питания выбранного исполнения подтверждают до подключения. Сохраняемый преобразователь рассматривают по его назначению в посту, а не исключают из схемы по одному названию АИС.

Согласованный комплект поставки

Подготовим предложение на систему или требуемую часть замены. В спецификации фиксируют:

• приёмопередатчик АИС с точным обозначением исполнения и дисплей MKD NSI-1000D;
• ГНСС-антенну NGA100 и согласованную длину кабеля: в указанном руководстве предусмотрены варианты 10 или 20 м;
• УКВ-антенный тракт: NVA100 и радиочастотный кабель перечислены в руководстве как опции, их включение и крепление согласуют отдельно;
• необходимые монтажные принадлежности, линии данных и питания с подходящими длинами;
• документы, применимые к конкретному исполнению и согласованные для поставки, а также необходимые работы и проверки.

Если нужен дополнительный экран, его модель, назначение и подключение рассматривают отдельной частью проекта. Состав конкретного предложения подтверждается спецификацией, а не одной каталожной фотографией.

Что сообщить для подбора

Пришлите тип судна, модель заменяемой АИС, сведения о питании, источниках позиции и курса, сохраняемых антеннах и линиях. Укажите нужные документы, количество и город получения. Согласуем комплект, актуальную цену, доступность, срок и доставку по России или в Казахстан.
