AT-130 к имеющейся КВ-станции: питание, управление и состав заказа

Если станция остаётся на судне, отдельный тюнер выбирают по её исполнению и антенной системе. Важны два разных соединения — ВЧ и управление — и точная ведомость того, что нужно поставить.

Сначала — модель станции, затем тюнер

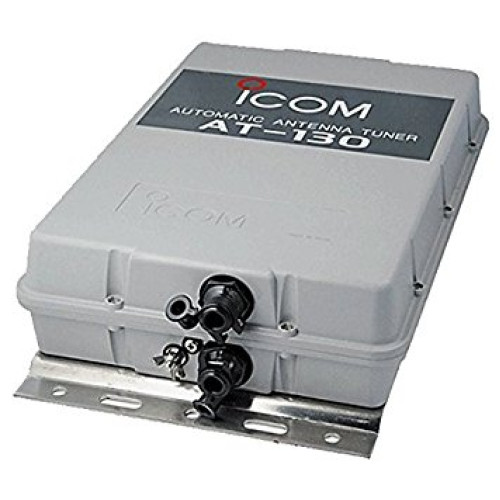

Покупка AT-130 отдельно имеет смысл, когда в КВ-посту уже есть подходящая станция, а согласующее устройство нужно добавить или заменить. В запросе укажите полную модель, версию и серийный номер станции. Приложите фото места подключения и обозначение прежнего тюнера. У семейства оборудования могут различаться принадлежности и настройки управления; похожего разъёма недостаточно для подтверждения совместимости.

Официальная брошюра Icom IC-78 упоминает AT-130/E среди доступных тюнеров. Для конкретной поставки всё равно сверяют руководства станции и выбранного согласующего устройства. AT-130 и отдельную каталожную позицию AT-130E следует называть точно, не подменяя одно исполнение другим в счёте.

Питание от станции и два кабельных тракта

По данным изготовителя AT-130, питание составляет 13,6 В постоянного тока и подаётся от КВ-трансивера; максимальный потребляемый ток — 2 А. Из этого не следует возможность напрямую подключить тюнер к любой судовой сети. На этапе подбора нужно подтвердить штатную схему управления и питания именно с вашей станцией.

1. Станция. Исполнение, разъёмы и предусмотренный режим управления тюнером.
2. ВЧ-соединение. Отдельный радиочастотный тракт между станцией и тюнером.
3. Управление. Правильный кабель, разъёмы и длина по фактической трассе.
4. Антенный узел. Элемент антенны, размещение тюнера и заземление по проекту.

Это функциональная последовательность для составления заказа, а не схема распайки. Для монтажа используют руководство AT-130 и документацию станции. ВЧ-кабель не заменяет кабель управления. В официальной линейке Icom для AT-130 показан экранированный управляющий кабель OPC-566; применимость, необходимую длину и фактическое включение в поставку согласуют отдельно.

Надпись «150 Вт» не закрывает весь выбор

Изготовитель различает максимальную входную мощность 150 Вт PEP и 100 Вт при непрерывной работе. Сравнивать их нужно с режимом станции, а не только с её наибольшей цифрой мощности. Также для участка 1,6–30 МГц Icom указывает антенный элемент длиной от 7 м. Наличие автоматического тюнера не превращает произвольный короткий штырь в подходящую антенну для любого частотного плана.

Передайте рабочие частоты, режимы и доступную трассу антенны. Если предполагается оставить существующую антенну, назовите её точное исполнение и приложите схему размещения. Успех настройки на одной частоте не заменяет согласование всего требуемого набора каналов. Проверку установленной системы и её результаты заранее включают в объём работ.

Что записать в спецификации

При получении отдельно проверьте маркировку тюнера и кабеля, комплект крепежа по перечню, состояние корпуса и документы. Если монтаж выполняет другая организация, передайте ей ту же спецификацию, которую согласовали с поставщиком. Так цена тюнера остаётся понятной частью заказа, а недостающий кабель или крепление обнаруживаются до начала установки.
