PCB-BRUSH-LINE: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-BRUSH-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-BRUSH-LINE
Что учитывать для PCB-BRUSH-LINE
При покупке шлифовально-щёточной линии нужно проверить переналадку между изделиями. Диапазон толщин полезен только вместе с согласованным результатом поверхности, сохранностью рисунка и доступностью расходных узлов.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

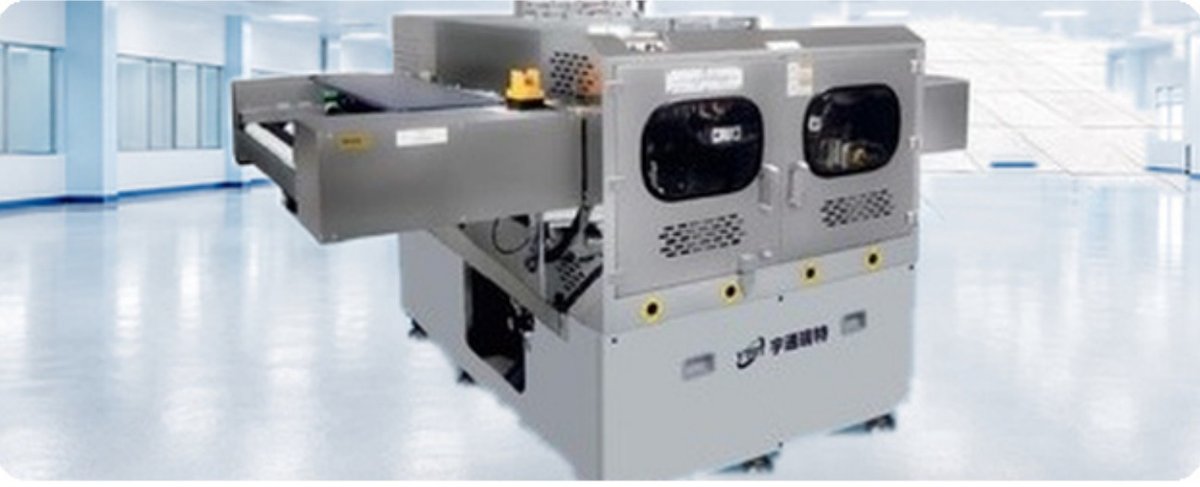

| Тип оборудования | компактная шлифовально-щёточная машина проходного типа |
|---|---|
| Технологический процесс | удаление оксидов и загрязнений, формирование равномерной шероховатости |
| Состав линии (типовой маршрут) | загрузка — щёточная обработка — промывка — DI-вода — сушка |
| Диапазон толщины обрабатываемых плат | 0,1-3,2 мм |
| Определение толщины платы | автоматическое |
| Время замены щёточного узла | менее 3 минут |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Передать образцы минимальной и максимальной толщины своей программы.
- Согласовать тип щёток, контроль снятия меди и сохранности рисунка.
- Отдельно принять доступ для обслуживания и операцию смены узла.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
