PCB-ENIG-PREP: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-ENIG-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-ENIG-PREP
Что учитывать для PCB-ENIG-PREP
Если в проекте нужен ENIG, сначала разделите подготовку меди и нанесение никеля с золотом. PCB-ENIG-PREP — отдельная абразивная подготовка, и её закупка сама по себе не создаёт полный участок финишного покрытия.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

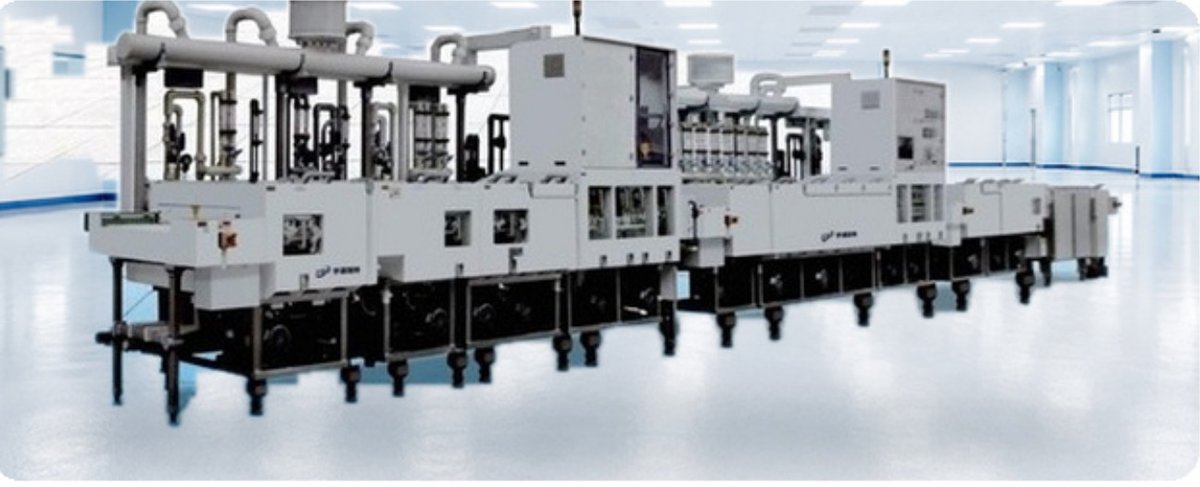

| Тип оборудования | линия абразивной (ленточной) подготовки поверхности |
|---|---|
| Технологический процесс | подготовка меди перед иммерсионным никелем и золотом ENIG |
| Состав линии (типовой маршрут) | загрузка — абразивная обработка — промывка — DI-вода — сушка |
| Абразивный материал | керамический или карбидкремниевый |
| Натяжение абразивной ленты | автоматическая регулировка |
| Регулируемые параметры обработки | давление, скорость обработки |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Разделить в ведомости подготовку и нанесение покрытия.
- Согласовать абразив и критерии шероховатости с технологом ENIG.
- Проверить обработку краёв, рисунка и промывку после абразива.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-ENIG-PREP
Карточка и документы
Характеристики и состав PCB-ENIG-PREP
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
