PCB-HASL-POST: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-HASL-POST это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-HASL-POST
Что учитывать для PCB-HASL-POST

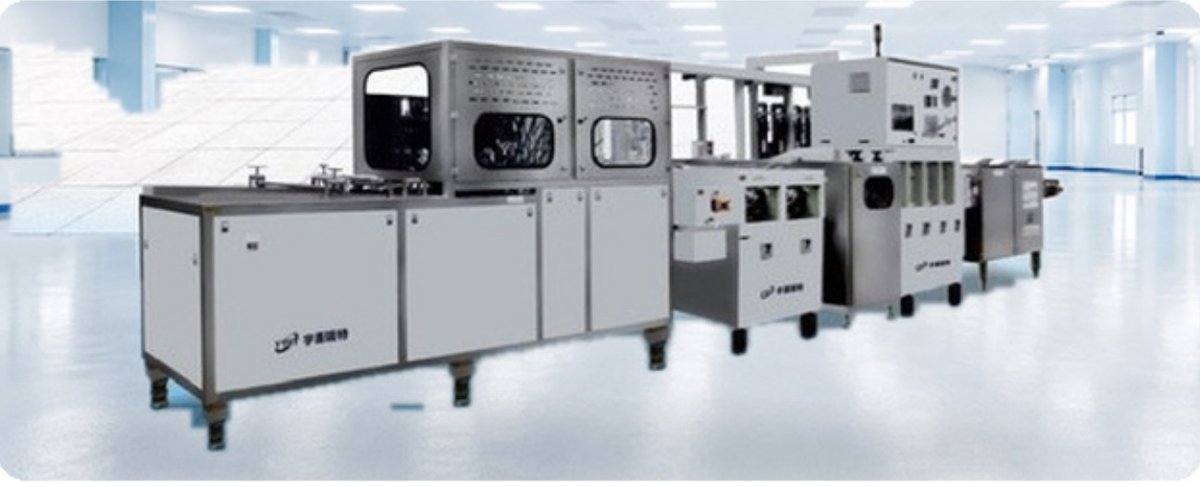

PCB-HASL-POST выбирают для обработки платы после HASL. В составе проекта нужно отдельно назвать установку нанесения покрытия и модуль последующей мойки: наличие второй позиции не подтверждает поставку первой.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | проходная линия мокрой постобработки |
|---|---|
| Технологический процесс | удаление остатков флюса и продуктов обработки после HASL |
| Состав линии (типовой маршрут) | загрузка — горячая мойка — нейтрализация — промывка — сушка |
| Финишная промывка | деионизованная вода |
| Сушка | равномерная |
| Обработка раствора | автоматическая фильтрация |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Обозначить существующую HASL-установку и границу поставки.
- Передать образцы с типичными остатками после лужения.
- Получить требования к воде, подключению, отводу стоков и обслуживанию фильтров.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-HASL-POST
Карточка и документы
Характеристики и состав PCB-HASL-POST
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
