PCB-PTH-DESMEAR: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-PTH-DESMEAR это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-PTH-DESMEAR
Что учитывать для PCB-PTH-DESMEAR
При закупке участка металлизации сначала нужно определить, какой результат передают следующей операции. PCB-PTH-DESMEAR отвечает за подготовку стенок отверстий и формирование первичного проводящего слоя; наращивание рабочей толщины меди требует отдельного согласованного этапа.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

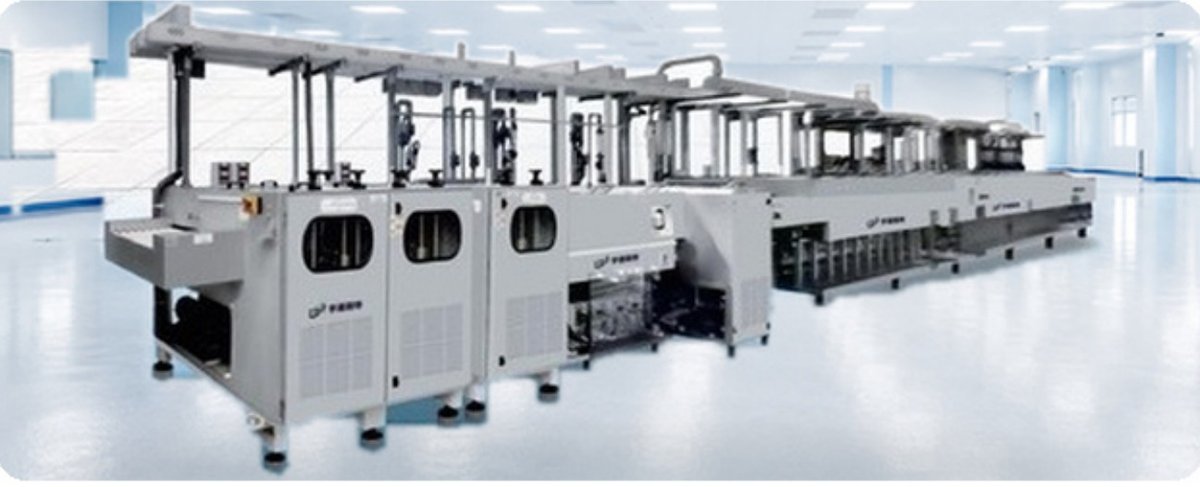

| Тип оборудования | линия мокрых процессов десмира и химической металлизации |
|---|---|
| Технологический процесс | перманганатный десмир и химическое меднение отверстий (PTH) |
| Состав линии (типовой маршрут) | набухание — перманганат — нейтрализация — активация — PTH |
| Регенерация раствора | регенерация перманганатного раствора |
| Защита от кристаллизации | принудительная циркуляция растворов |
| Материал приводных шестерён высокотемпературных секций | нержавеющая сталь SUS316 |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Обозначить материал диэлектрика, отверстия и наиболее трудный образец.
- Получить схему секций, регенерации, промывок и отвода стоков для выбранной химии.
- Разделить химическую металлизацию, последующую гальванику и их критерии приёмки.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-PTH-DESMEAR
Карточка и документы
Характеристики и состав PCB-PTH-DESMEAR
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
