PCB-PUM-CLEAN: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-PUM-CLEAN это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-PUM-CLEAN
Что учитывать для PCB-PUM-CLEAN
Пемзовую очистку выбирают под поверхность, которую затем покрывают паяльной маской. Приёмка должна подтвердить подготовку меди и удаление остатков абразивной обработки, а не только равномерный внешний вид панели.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

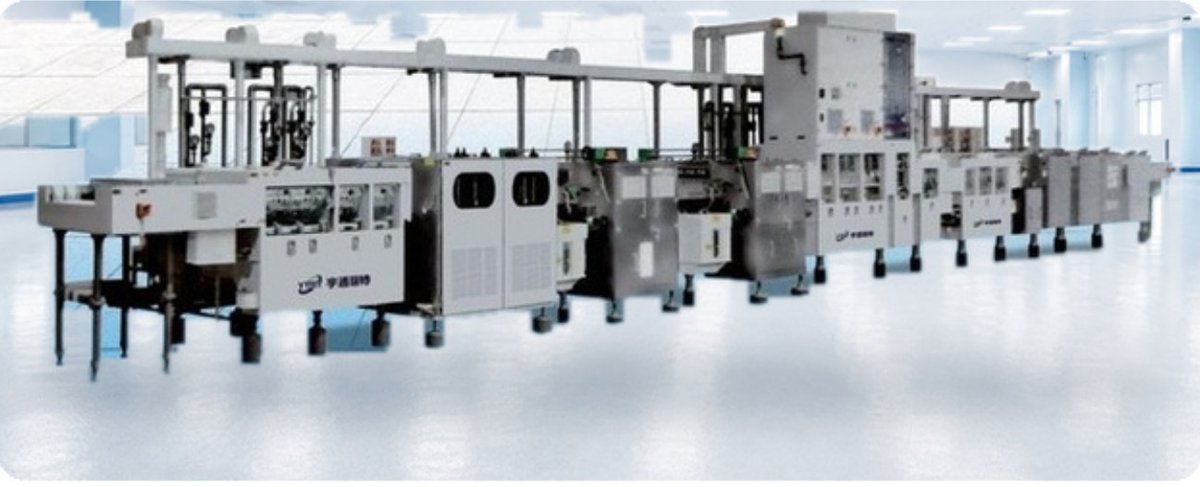

| Тип оборудования | горизонтальная проходная линия абразивной очистки |
|---|---|
| Технологический процесс | пемзовая (абразивная) очистка меди |
| Состав линии (типовой маршрут) | загрузка — кислотная мойка — пемза — водяная мойка — ультразвук — сушка |
| Подача абразива | равномерная подача пемзовой суспензии с возвратом в контур |
| Очистка отверстий | ультразвуковая мойка стенок отверстий |
| Транспортная система | мостовая конструкция, предотвращающая падение плат |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Передать образцы с характерным рисунком и отверстиями.
- Согласовать расходный абразив, возврат суспензии и регламент обслуживания.
- Включить контроль промывки и передачи панели на масочный участок.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-PUM-CLEAN
Карточка и документы
Характеристики и состав PCB-PUM-CLEAN
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
