PCB-SM-DEV: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-SM-DEV это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-SM-DEV
Что учитывать для PCB-SM-DEV
Участок проявления паяльной маски выбирают с учётом рисунка открытых площадок и отверстий. PCB-SM-DEV относится к проявлению уже подготовленной фотополимерной маски; весь масочный цикл одной этой позицией не закрывается.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.

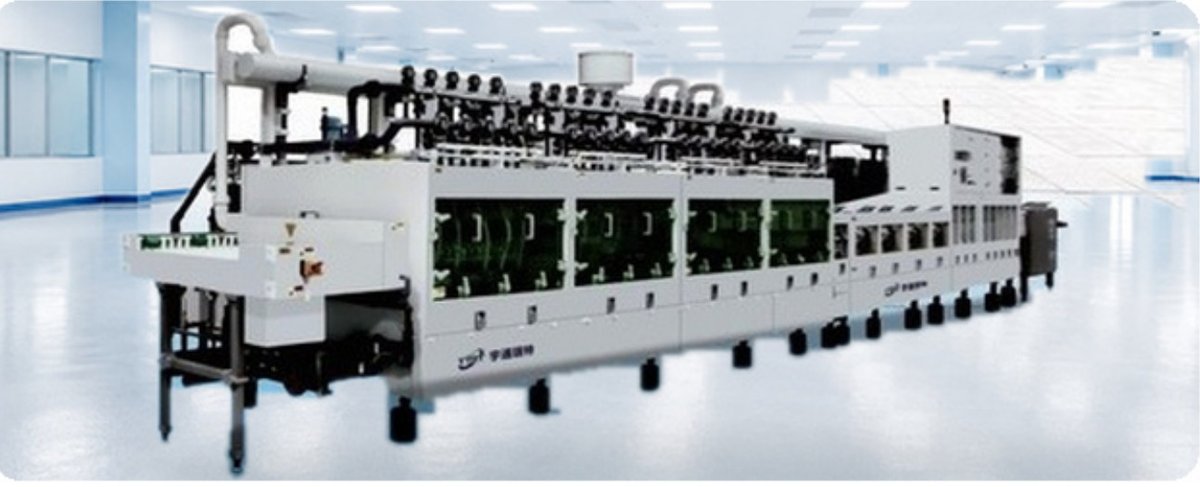

| Тип оборудования | горизонтальная проходная линия проявления |
|---|---|
| Технологический процесс | проявление жидкой фотополимерной паяльной маски |
| Состав линии (типовой маршрут) | загрузка — предварительная мойка — проявление — промывка — DI-вода — сушка |
| Система распыления | качающаяся, с регулировкой давления |
| Контроль раствора | мониторинг концентрации и температуры |
| Контроль финишных операций | контроль качества промывки и сушки |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Передать тип маски и тестовый рисунок с мелкими отверстиями.
- Определить критерии неполного проявления и повреждения покрытия.
- Согласовать промывку, сушку и контроль после выхода из модуля.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-SM-DEV
Карточка и документы
Характеристики и состав PCB-SM-DEV
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
