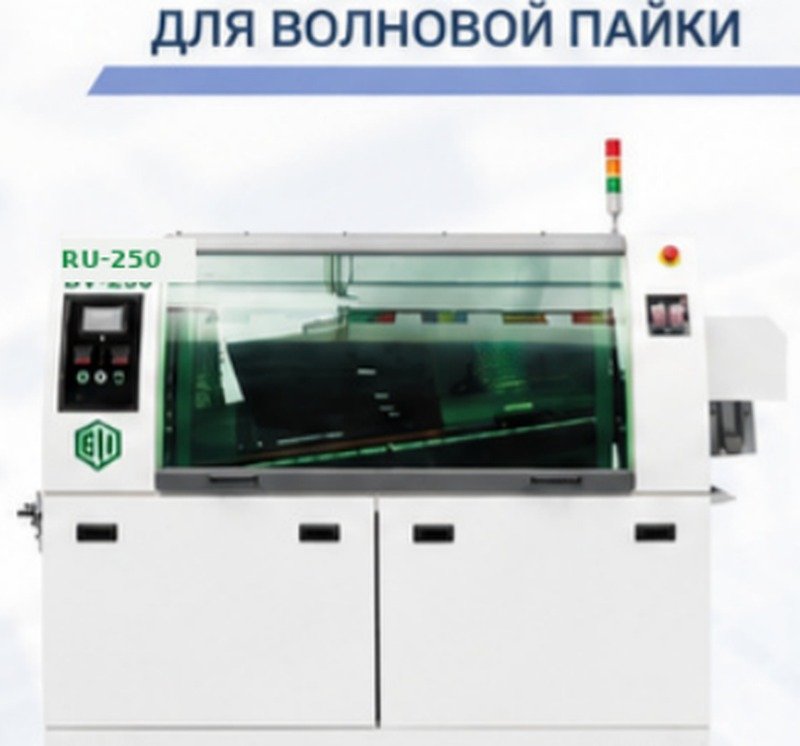

RU-250: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-250 это означает проверить оснастку, предподогрев и обслуживание контура флюса.
Что учитывать для RU-250
При выборе RU-250 для смешанной сборки нужно определить, какие участки нижней стороны должны встретиться с волной припоя. Установка не отменяет проектирование носителя и защиту элементов, для которых такой контакт не предусмотрен.
Модуль выполняет волновую пайку. В исходных данных укажите плату, выводные компоненты, маскирование и требования к флюсу. Результатом проверки должны быть качество согласованных выводных соединений после пайки.
| Тип | полноавтоматическая установка волновой пайки |
|---|---|
| Количество волн припоя | 2 |
| Максимальная ширина платы | 750 ± 50 мм |
| Скорость транспортировки платы | 300-1500 мм/мин |
| Угол наклона транспортировки | 3-7° |
| Максимальная высота компонентов над платой | до 100 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Определить зоны контакта с волной и защищаемые участки.
- Согласовать габарит изделия именно в носителе.
- Включить контроль соединений и сохранности нижних компонентов.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Карточка и документы
Характеристики и состав RU-250
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
