RU-3040H: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-3040H это означает проверить ракель, трафарет, опору и повторное базирование.
Запросить предложение: RU-3040H
Что учитывать для RU-3040H

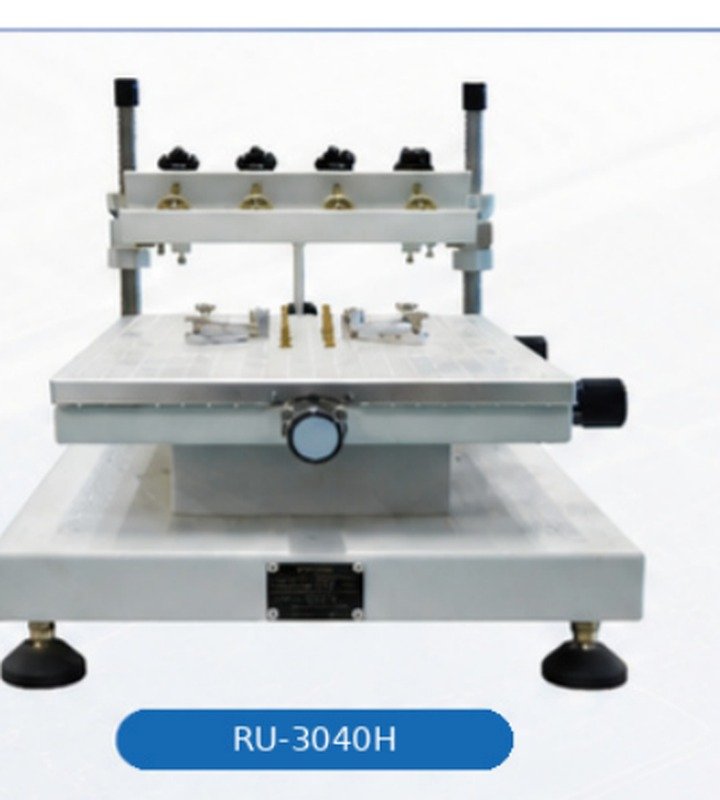

Ручной RU-3040H полезно принимать на повторном снятии и установке одной и той же платы. Для опытного участка важна воспроизводимость базирования после вмешательства оператора, а не только один удачный отпечаток.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | ручной прецизионный трафаретный принтер паяльной пасты |
|---|---|
| Размер рабочей платформы | 300 x 400 мм |
| Максимальный размер печати | 250 x 400 мм |
| Максимальный размер рамки трафарета | 370 x 470 мм |
| Скорость печати | ручное управление |
| Точность регулировки печатающей головки | 10 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Сопоставить платформу, печатную область и рамку трафарета.
- Определить штифты, поддержку и свободные зоны платы.
- Проверить повторную установку и контроль совмещения.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-3040H
Карточка и документы
Характеристики и состав RU-3040H
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
