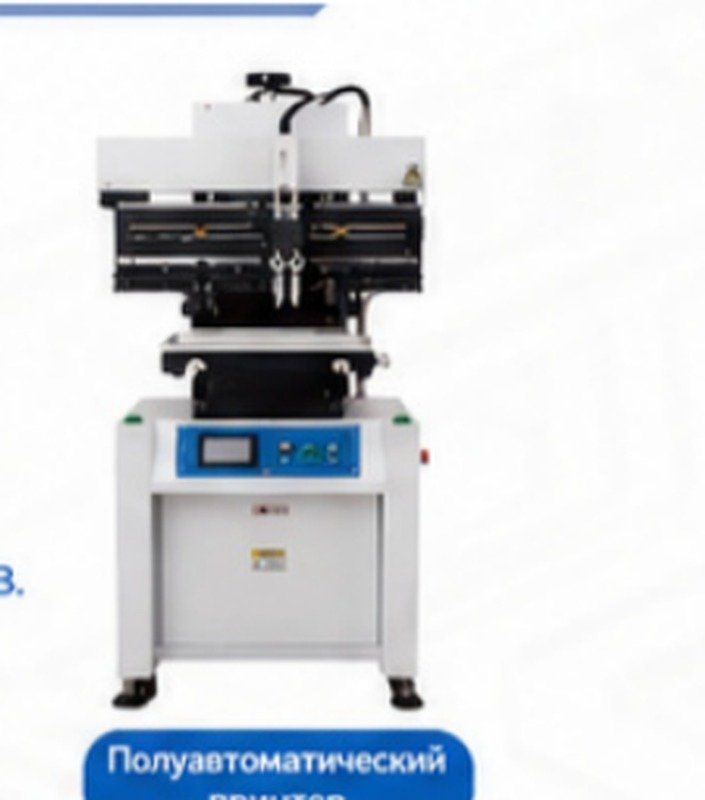

RU-3088: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-3088 это означает проверить ракель, трафарет, опору и повторное базирование.
Запросить предложение: RU-3088
Что учитывать для RU-3088
Перед покупкой полуавтоматического RU-3088 важно определить цикл оператора: загрузку, совмещение, запуск и снятие платы. Слово «полуавтомат» не объясняет, какую часть операции выполняет выбранное исполнение.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.
| Тип | полуавтоматический трафаретный принтер паяльной пасты |
|---|---|
| Размер печатаемой платы | 320 x 520 мм |
| Площадь печати по трафарету | 320 x 520 мм |
| Скорость печати | 0-100 мм/с |
| Точность печати | ±0,02 мм |
| Точность позиционирования машины | ±0,02 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Разделить операции оператора и механизированный проход.
- Согласовать оснастку и рамки для первого изделия.
- Измерять полный цикл с загрузкой, а не только перемещение ракеля.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-3088
Карточка и документы
Характеристики и состав RU-3088
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
