RU-400A: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-400A это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Запросить предложение: RU-400A
Что учитывать для RU-400A

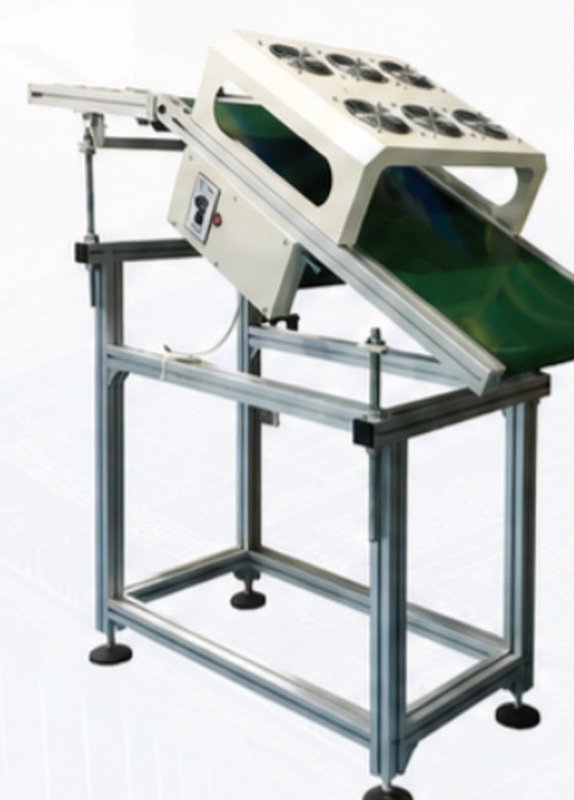

RU-400A — приёмный транспорт после волновой пайки. Его нужно согласовать по высоте и направлению с конкретной установкой, а охлаждение проверить на рабочей сборке.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.
| Тип | приёмный конвейер выгрузки плат после волновой пайки |
|---|---|
| Максимальная ширина печатной платы | 350 мм |
| Направление передачи | слева направо или справа налево (опционально) |
| Питание | 220 В, 50/60 Гц, однофазное |
| Мощность | 60 Вт |
| Высота транспортной линии | 1400-7800 мм (диапазон регулировки по каталогу) |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Получить согласованный чертёж высот и перехода.
- Проверить движение панели в рабочей оснастке.
- Задать условия охлаждения и передачи следующему участку.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-400A
Карточка и документы
Характеристики и состав RU-400A
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
