RU-50P: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-50P это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Что учитывать для RU-50P
При добавлении загрузчика RU-50P к действующему участку сначала проверяют кассеты. Общего обозначения магазина недостаточно: пазы, шаг, рабочая зона толкателя и геометрия панели должны соответствовать друг другу.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.

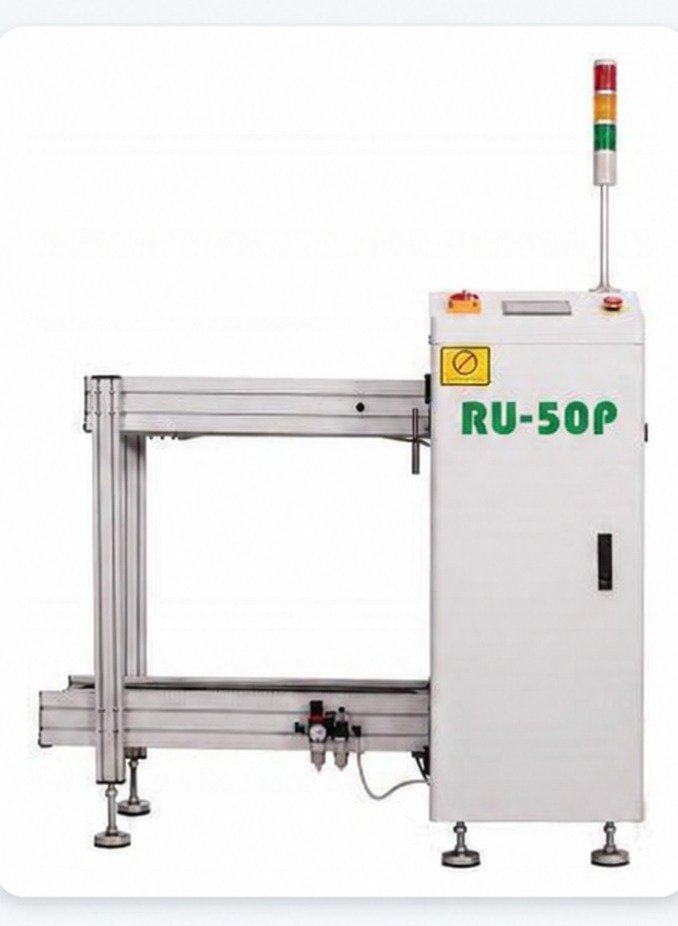

| Тип | автоматический загрузчик печатных плат (верхний загрузчик) |
|---|---|
| Электропитание | AC 220 В, 50/60 Гц |
| Потребляемая мощность | 295 Вт |
| Мощность главного двигателя | 250 Вт |
| Размер печатных плат | ширина 50-250 x длина 50-350 мм |
| Толщина платы | не менее 0,4 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Согласовать пазы кассеты, шаг и положение толкателя.
- Проверить крайние размеры панелей из рабочей программы.
- Получить чертёж загрузчика и правила обмена со следующей машиной.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Карточка и документы
Характеристики и состав RU-50P
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
