RU-F660: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-F660 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Запросить предложение: RU-F660
Что учитывать для RU-F660

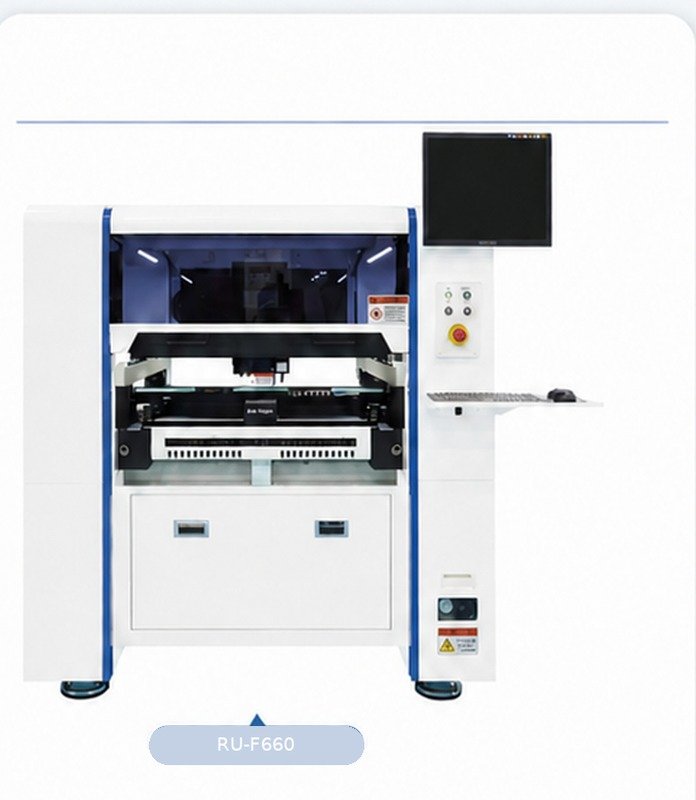

Шестиголовочный RU-F660 заказывают вместе с оснащением под конкретную программу изделий. Количество мест подачи не равно количеству питателей в комплекте и не определяет автоматически, сколько разных корпусов можно установить без переналадки.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | установщик компонентов, T-образная компоновка |
|---|---|
| Количество установочных головок | 6 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная производительность | 25 000 комп./ч (без визуального контроля) |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Приложить BOM с корпусом, лентой или лотком и размером упаковки.
- Разделить оснащение первого изделия, запас и будущие опции.
- Согласовать испытание переналадки и фактический выпуск на выбранной плате.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-F660
Карточка и документы
Характеристики и состав RU-F660
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
