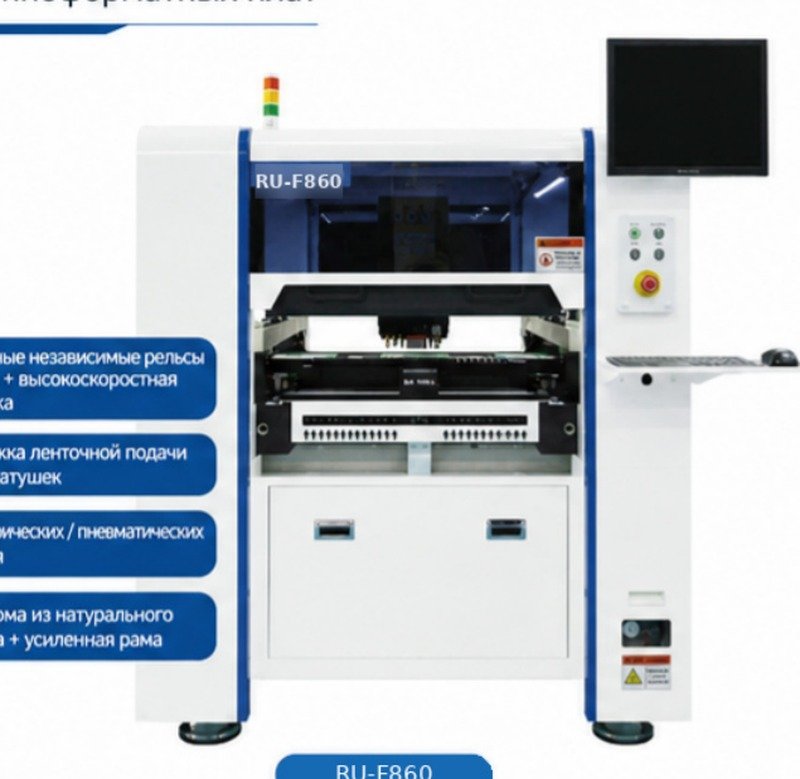

RU-F860: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-F860 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Запросить предложение: RU-F860
Что учитывать для RU-F860
Для RU-F860 крупный формат платы нужно проверять вместе с поддержкой панели и уже установленными компонентами. Габарит прямоугольника в таблице ещё не подтверждает пригодность всей двусторонней сборки.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | установщик компонентов, T-образная компоновка |
|---|---|
| Количество установочных головок | 8 шт. (независимые) |
| Точность установки | 0,025 мм |
| Повторяемость установки | 0,01 мм |
| Точность определения позиции | 0,01 мм |
| Максимальная скорость установки | 30 000 комп./ч |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Приложить чертёж полной панели и обеих сборочных сторон.
- Согласовать вакуумную или иную поддержку и запретные зоны.
- Включить крайние координаты монтажа в проверочную программу.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-F860
Карточка и документы
Характеристики и состав RU-F860
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
