RU-FM16: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-FM16 это означает проверить питатели, насадки, библиотеку корпусов и опору платы.
Запросить предложение: RU-FM16
Что учитывать для RU-FM16

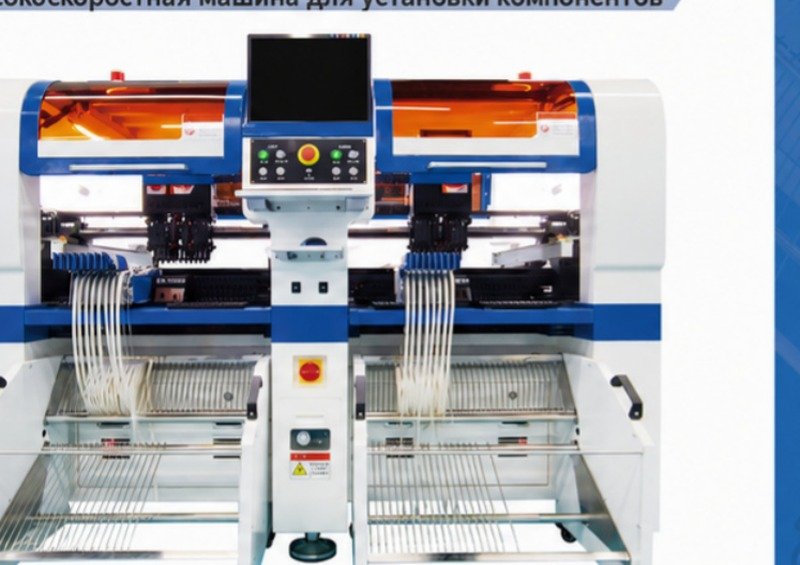

Двухпортальный RU-FM16 следует оценивать на задании, которое использует его компоновку. Наличие шестнадцати головок само по себе не гарантирует, что конкретная плата будет собираться пропорционально быстрее.
Модуль выполняет установку компонентов. В исходных данных укажите монтажные данные, BOM, корпуса и упаковки компонентов. Результатом проверки должны быть расположение, ориентацию и комплектование платы.
| Тип | высокоскоростной установщик компонентов, модуль летающего захвата |
|---|---|
| Количество установочных головок | 16 шт. (8+8) |
| Типичная скорость установки | 34 000 комп./ч |
| Точность позиционирования | 0,01 мм |
| Количество питателей | 88 |
| Интерфейсы для питателей | стандартный электрический порт (совместимость с питателями Yamaha); пневматический порт NXT Yamaha |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Указать полный состав задания и упаковки компонентов.
- Согласовать использование обоих порталов на контрольном изделии.
- Получить окончательный установочный чертёж и состав оснащения.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-FM16
Карточка и документы
Характеристики и состав RU-FM16
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
