RU-SLE: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-SLE это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-SLE
Для RU-SLE нужно согласовать измеряемые признаки отпечатка и правила решения по ним. Показ красивой 3D-картинки не заменяет проверку повторяемости и порогов на реальной программе печати.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.

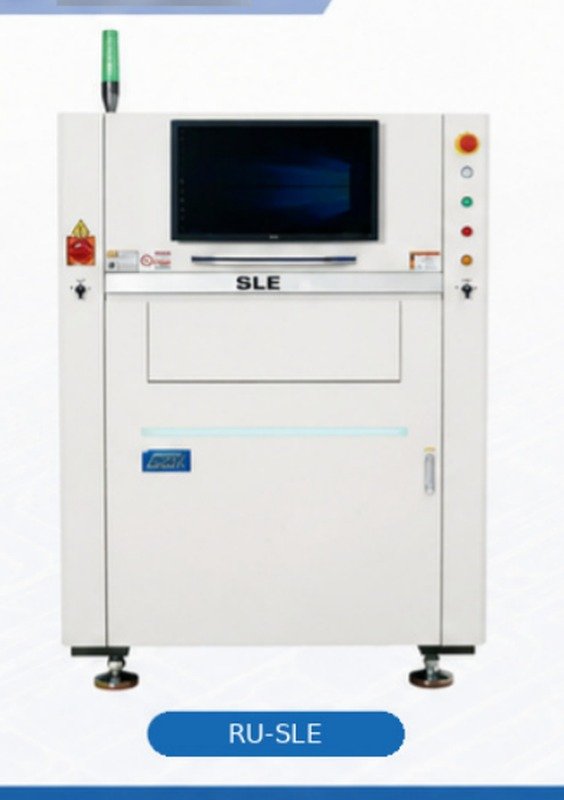

| Тип | система трёхмерной инспекции паяльной пасты (SPI) |
|---|---|
| Камера | 5-мегапиксельная |
| Осветительная система | кольцевая RGB-LED + верхний источник структурированного света |
| Поле обзора (FOV) | 42 x 34 мм (17 мкм) |
| Время обработки одного кадра | 0,35-0,5 с/кадр в зависимости от конфигурации |
| Обнаруживаемые дефекты | излишки и недостаток припоя, смещение, поднятие компонента, перекос, мостик, смешивание, наклон, загрязнение, отсутствие компонента, полярность, посторонний объект, отклонение по высоте |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Согласовать измеряемые признаки и критерии по каждой группе площадок.
- Включить повторные и пограничные образцы в программу.
- Определить экспорт, хранение программы и реакцию на NG.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Карточка и документы
Характеристики и состав RU-SLE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
