RU-UL390H: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-UL390H это означает проверить магазины, опору, сигналы готовности и поведение при остановке.
Запросить предложение: RU-UL390H
Что учитывать для RU-UL390H
Для RU-UL390H полезно заранее определить, относится решение OK/NG ко всей панели или к отдельным изделиям внутри неё. От этого зависит физический маршрут и запись результата в производственной системе.
Модуль выполняет перемещение и учёт плат. В исходных данных укажите формат панели, технологические поля, тару и соседние посты. Результатом проверки должны быть корректную передачу платы и сохранение её статуса.

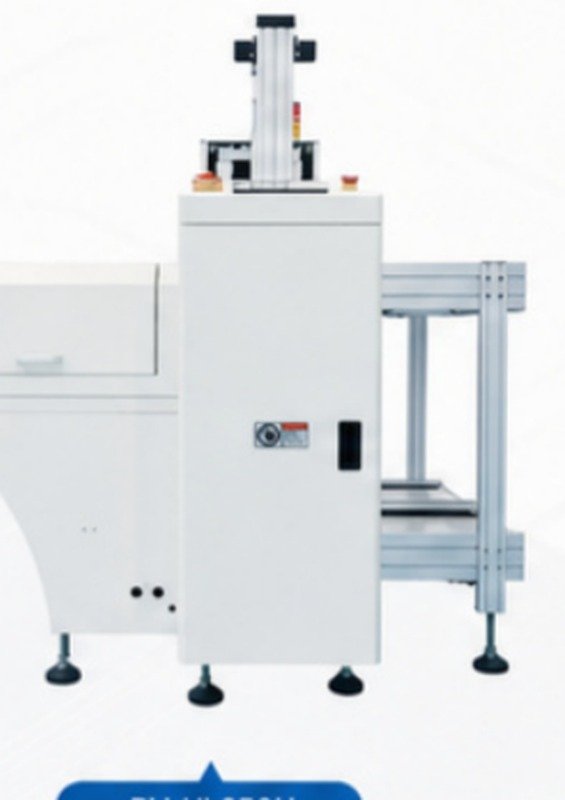

| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
|---|---|
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 530 x 390 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Указать, что перемещается физически: изделие или многоместная панель.
- Согласовать правило общего статуса и хранение карты дефектов.
- Проверить идентификатор и маршрут на составных результатах.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-UL390H
Карточка и документы
Характеристики и состав RU-UL390H
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
