RU-X3: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-X3 это означает проверить ракель, трафарет, опору и повторное базирование.
Что учитывать для RU-X3
Автоматический RU-X3 стоит проверять на смене изделия с возвращением к прежнему рецепту. Для серийного участка важно восстановить согласованные настройки и оснастку без повторного подбора процесса с нуля.
Модуль выполняет нанесение паяльной пасты. В исходных данных укажите геометрию платы, трафарет, пасту и способ базирования. Результатом проверки должны быть отпечаток пасты на выбранных площадках.

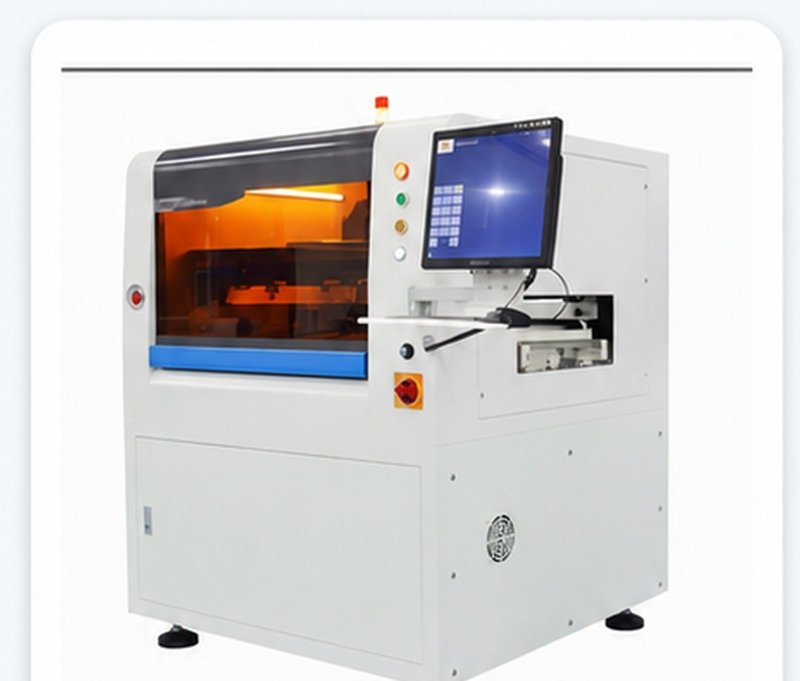

| Тип | полностью автоматический трафаретный принтер паяльной пасты |
|---|---|
| Операционная система | Windows XP (по каталогу) / Windows 7 (по коммерческому предложению) |
| Сигнальное подключение | SMEMA-совместимая цепочка |
| Система зрения | высокопроизводительная CCD-камера и система обработки изображений |
| Точность печати | ±0,025 мм |
| Точность повторного позиционирования | ±0,02 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Указать рамки, платы и расходники очистки для двух изделий.
- Согласовать проверенную версию управления и рабочий формат.
- Получить порядок сохранения и восстановления рецепта.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Карточка и документы
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
