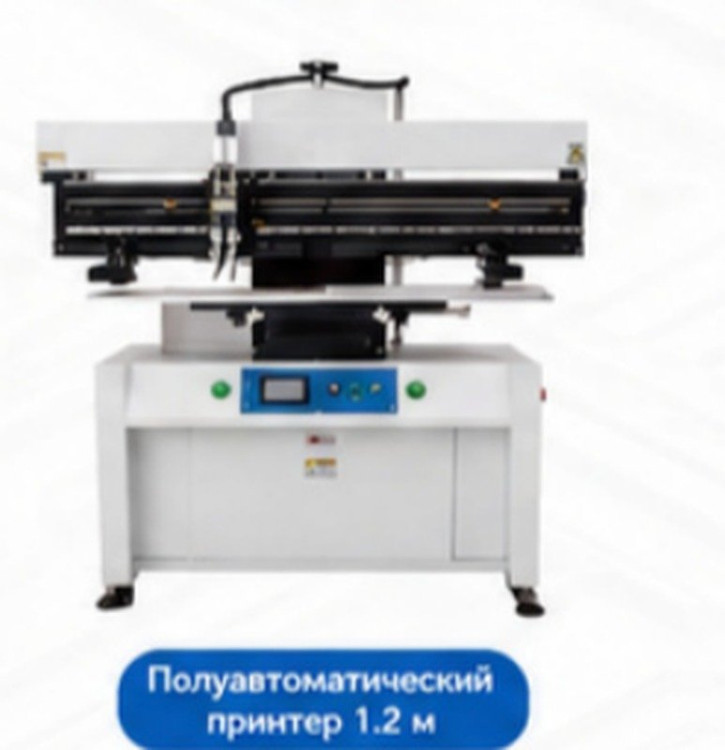

Полуавтоматический трафаретный принтер RU-3088L для длинномерных плат
Полуавтоматический трафаретный принтер RU-3088L для длинномерных плат: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-3088L — версия полуавтоматического принтера паяльной пасты, рассчитанная на длинномерные изделия. Приёмное поле рассчитано на плату до 1300 x 350 мм, площадь печати по трафарету — до 1200 x 320 мм. Это формат светодиодных линеек, ламп, длинных шин питания и коммутационных плат, которые не помещаются в стандартный принтер и вынуждают либо резать заготовку, либо наносить пасту вручную.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Механика повторяет базовую модель: головка ракеля с приводом от ножевого цилиндра автоматически перемещается влево и вправо с регулируемым ходом и скоростью, поддерживается печать в обоих направлениях. Позиционирование трафарета выполняется по четырём стальным сеткам, повторяемость ±0,02 мм. Перемещение обеспечивает серводвигатель с высокоточным линейным направляющим рельсом, скорость задаётся частотным преобразователем прямо с панели, движение ракеля синхронизировано с печатью.
Управление промышленное, на ПЛК, параметры выводятся на LED-экран. Съёмная панель открывает доступ к ПЛК и электронике. Ракель титановая стальная, доступны варианты 200-350 мм. Вакуум обеспечивает тайваньский генератор Mingde. Питание — обычная сеть 220 В, потребление 100 Вт; корпус длиной 1680 мм и высотой 1680 мм.
Ключевые особенности
- Плата до 1300 x 350 мм, площадь печати до 1200 x 320 мм
- Головка ракеля с приводом от ножевого цилиндра, печать вперёд и назад
- Позиционирование по четырём стальным сеткам, повторяемость ±0,02 мм
- Серводвигатель с высокоточным линейным направляющим рельсом
- Титановая стальная ракель 200-350 мм на выбор
- Промышленное управление ПЛК, параметры на LED-экране
- Тайваньский вакуумный генератор Mingde (MD)
- Питание от сети 220 В, потребление 100 Вт
Применение
Производство светодиодных линеек и модулей освещения, длинных плат питания, шин и коммутационных панелей. Ставится на участках, где основной поток идёт через обычный принтер, а длинномерные изделия выделены в отдельную операцию.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | полуавтоматический трафаретный принтер паяльной пасты, удлинённое исполнение |
| Размер печатаемой платы | 1300 x 350 мм |
| Площадь печати по трафарету | 1200 x 320 мм |
| Скорость печати | 0-100 мм/с |
| Точность печати | ±0,02 мм |
| Точность позиционирования машины | ±0,02 мм |
| Способ фиксации трафарета | внешние зажимные приспособления |
| Толщина трафарета | 110 мм (посадочный диапазон узла) |
| Регулировка вакуумного стола | вперёд-назад ±10 мм, влево-вправо ±10 мм |
| Привод ракеля | ножевой цилиндр, автоматическое перемещение влево и вправо |
| Ракель | титановая стальная, 200-350 мм на выбор |
| Привод перемещения | серводвигатель с высокоточным линейным направляющим рельсом |
| Регулировка скорости | частотный преобразователь, установка с панели управления |
| Управление | промышленный ПЛК, параметры на LED-экране |
| Вакуумный генератор | тайваньский Mingde (MD) |
| Потребляемая мощность | 100 Вт |
| Питание | 220 В переменного тока, 50/60 Гц |
| Габаритные размеры (Д x Ш x В) | 1680 x 700 x 1680 мм |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
