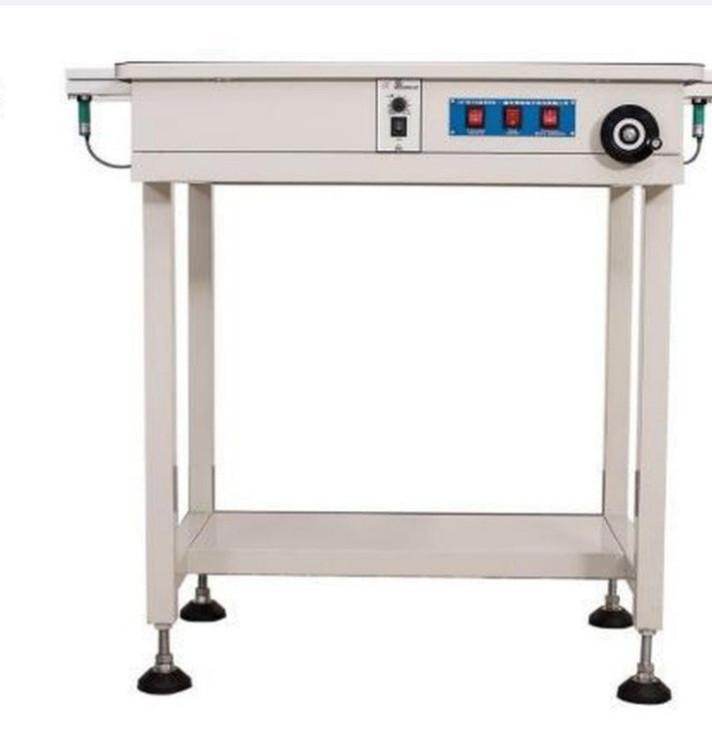

Инспекционный соединительный конвейер RU-400L длиной 1 метр
Инспекционный соединительный конвейер RU-400L длиной 1 метр: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-400L — метровое исполнение соединительного конвейера. В отличие от короткой секции 0,6 м, здесь помещается не просто переход между машинами, а полноценное рабочее место: оператор успевает осмотреть плату, снять её для доработки или вернуть в поток, не останавливая линию. Именно поэтому серия называется инспекционной.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Лента антистатическая, из ПВХ; механизм регулировки ширины направляющих настраивает конвейер под фактический формат платы, датчик отслеживает прохождение изделия. Скорость движения регулируется в диапазоне 0,5-400 мм/мин. Подключение к соседним машинам — по стандарту SMEMA на сигнальном уровне, поэтому конвейер корректно встраивается в такт линии.
Высота конвейера 900 мм согласована с остальным оборудованием линии, габарит в плане 1000 x 700 мм. Питание от обычной сети 220 В при потреблении 100 Вт, сжатый воздух не требуется. В серии, помимо исполнений 0,6 и 1 м, доступна секция 1,5 м и изготовление под индивидуальную длину.
Ключевые особенности
- Длина 1 м — место под полноценную позицию визуального контроля
- Антистатическая ПВХ-лента
- Интерфейс SMEMA (сигнальный уровень)
- Механизм регулировки ширины направляющих
- Датчик прохождения платы
- Скорость конвейера 0,5-400 мм/мин
- Высота конвейера 900 мм, согласована с линией
- Питание 220 В, потребление 100 Вт, сжатый воздух не требуется
Применение
Межоперационные участки SMT-линии, где нужен запас по длине: перед печью оплавления, после системы контроля, на стыке автоматической линии с участком ручной сборки. Служит одновременно буфером и рабочей позицией визуального контроля. В требованиях к установке линии проходит как штатный конвейер RU-400L.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | инспекционный соединительный конвейер, удлинённое исполнение |
| Длина направляющих | 1 м (в серии доступны 0,6 м и 1,5 м; возможна индивидуальная длина) |
| Питание | однофазное 220 В, 50/60 Гц, 100 Вт |
| Высота конвейера | 900 ± 20 мм по коммерческому предложению; 900 ± 200 мм по каталогу |
| Тип конвейерной ленты | антистатическая ПВХ-лента |
| Тип передачи | антистатический круглый ремень (по коммерческому предложению) |
| Тип подключения | интерфейс SMEMA, сигнальный уровень |
| Скорость конвейера | 0,5-400 мм/мин |
| Регулировка ширины направляющих | механизм регулировки ширины |
| Датчик | контроль прохождения платы |
| Требования к сжатому воздуху | не требуется |
| Габариты (Д x Ш x В) | 1000 x 700 x 900 мм |
| Назначение | соединение между SMT-линией и производственной линией; буферный участок и позиция визуального контроля |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
