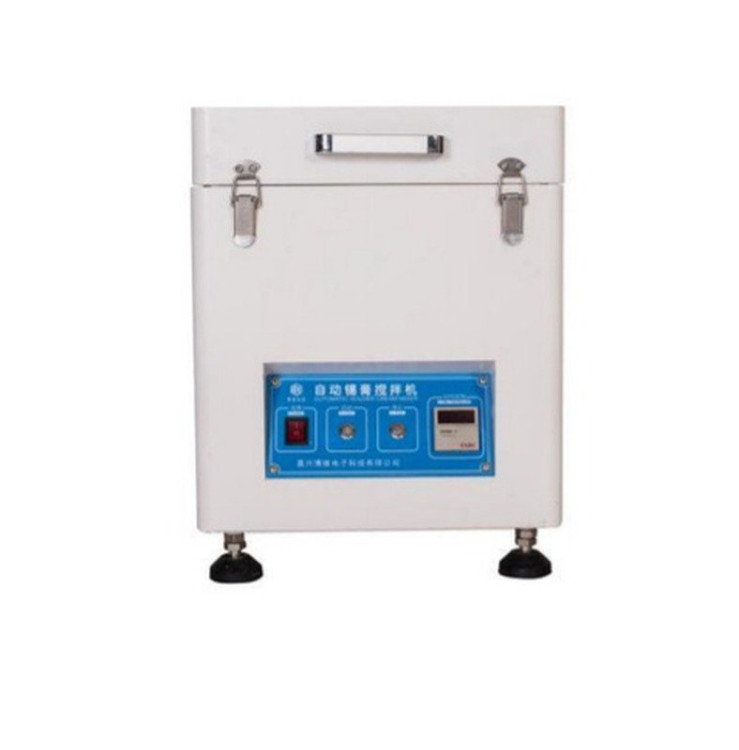

Полностью автоматический миксер паяльной пасты RU-500S
Полностью автоматический миксер паяльной пасты RU-500S: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-500S — машина, с которой начинается любая смена на SMT-участке. Паяльная паста после хранения в холодильнике расслаивается: флюс отделяется от металлического порошка, и печать таким материалом даёт нестабильный отпечаток. Ручное перемешивание шпателем вносит в пасту воздух и влагу, ускоряя окисление. Миксер решает обе проблемы: паста перемешивается центробежно, прямо в закрытой заводской банке, без контакта с атмосферой.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Принцип — планетарное движение: первичное вращение на 400 об/мин сочетается со вторичным самовращением банки на 300 об/мин при скорости двигателя 1350 об/мин. За счёт этого материал прорабатывается по всему объёму, а не только у стенок. За один цикл обрабатываются две банки по 1000 грамм — это стандартная фасовка 500 г с запасом по объёму.
Время цикла задаётся электронно с шагом от 0,01 секунды и до 99 часов, значение выводится на цифровой LED-дисплей. Банки фиксируются удобным и безопасным зажимом, верхнее смотровое окно позволяет контролировать процесс. Штатно подходят банки с прямым горлышком диаметром 60-70 мм; под другую тару возможна индивидуальная настройка. Машина настольная, потребляет 60 Вт от обычной сети 220 В.
Ключевые особенности
- Центробежное перемешивание в закрытой банке — без контакта пасты с воздухом
- Одновременное вращение и самовращение: 400 и 300 об/мин
- Две банки по 1000 г за цикл
- Электронный таймер от 0,01 с до 99 часов, LED-индикация
- Верхнее смотровое окно и безопасная фиксация банок
- Банки с прямым горлышком диаметром 60-70 мм; иная тара по заказу
- Потребление 60 Вт, питание от сети 220 В
- Настольное исполнение, габариты 400 x 400 x 500 мм
Применение
Подготовка паяльной пасты перед трафаретной печатью на любом SMT-участке. Входит в типовую комплектную линию с установщиком RU-F660 первой позицией спецификации. Также применяется для перемешивания токопроводящих клеев и других вязких материалов в заводской таре.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | полностью автоматический центробежный миксер паяльной пасты |
| Скорость вращения двигателя | 1350 об/мин |
| Первичная скорость (вращение) | 400 об/мин |
| Вторичная скорость (самовращение) | 300 об/мин |
| Рабочая производительность | 0-1000 г x 2 банки |
| Настройка времени | от 0,01 с до 99 часов, пошаговая настройка |
| Режим отображения | цифровой LED-дисплей |
| Номинальная мощность | 60 Вт, фиксированная скорость |
| Рабочее напряжение | AC 220 В, 50 Гц |
| Подходящая тара | банка с прямым горлышком диаметром 60-70 мм (стандартная банка паяльной пасты 500 г); индивидуальная настройка под другие банки |
| Габариты (Д x Ш x В) | 400 x 400 x 500 мм |
| Масса | 45 кг |
| Требования к сжатому воздуху | не требуется |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
