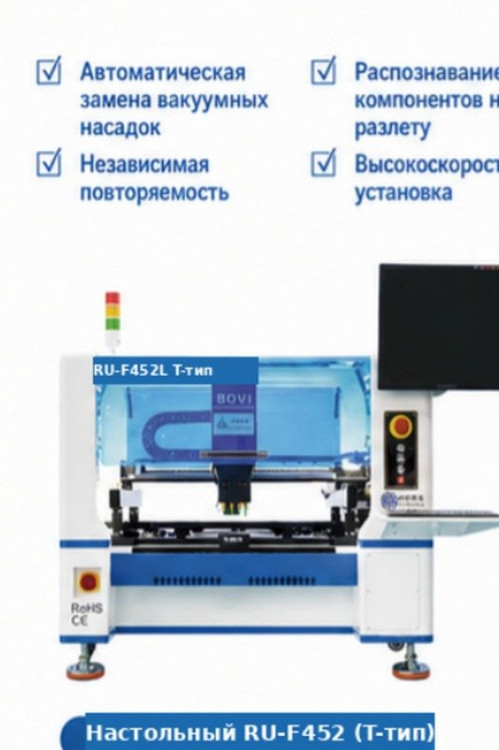

Настольный установщик компонентов RU-F452 (4 головки, T-образная компоновка)
Настольный установщик компонентов RU-F452 (4 головки, T-образная компоновка): оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-F452 — компактный настольный автомат поверхностного монтажа T-образной компоновки с четырьмя независимыми установочными головками. Машина рассчитана на мелкосерийное и опытное производство, прототипирование и участки, где не требуется скорость линейного установщика, но нужна повторяемая точность на уровне 0,01 мм. Зона монтажа 475 x 370 мм и высота компонентов до 13 мм с автоматическим определением уровня закрывают большую часть типовых плат силовой и цифровой электроники.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Каждая из четырёх головок имеет собственную ось Z с замкнутым контуром и ходом 38 мм, что позволяет одновременно работать с компонентами разной высоты без ручной перенастройки. Камера полётного распознавания снимает компонент без остановки движения портала, а отдельная камера высокого разрешения читает реперные метки платы и корректирует координаты. Приводы осей XY построены на прецизионных винтах и линейных направляющих TBI, вращение обеспечивают японские серводвигатели.
Подача организована 52 позициями: поддерживаются электрические, пневматические и вибрационные питатели, в том числе совместимые с YAMAHA серии CL, плюс 12 слотов под ленту-носитель. Комплект автоматической смены насадок рассчитан на 24 сопла, совместимые с типоразмерами JUKI. Программирование ведётся в собственной оболочке производителя: редактор точек, визуальное обучение, импорт координат из файлов PCB и списков BOM, CSV, TXT; обновления ПО бесплатные.
Ключевые особенности
- 4 независимые установочные головки, ход по оси Z 38 мм
- Точность установки 0,025 мм, повторяемость и позиционирование 0,01 мм
- Теоретическая производительность 12000 CPH, средняя 7500-11000 CPH
- Автоматическая смена вакуумных насадок, банк на 24 сопла
- 52 позиции подачи, 12 слотов под ленту-носитель
- Камера полётного распознавания без остановки установки
- Автоматическая калибровка точности и самодиагностика неисправностей
- Питание 220 В, 50 Гц, 300 Вт — розеточное подключение без выделенной линии
Применение
Опытные участки и лаборатории, мелкосерийная сборка плат светотехники, контрольно-измерительных приборов, модулей связи. Подходит как первая машина автоматического монтажа при переходе с ручной установки, а также как вспомогательный установщик на существующей линии для дозагрузки редких позиций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | настольный установщик компонентов, T-образная компоновка |
| Количество установочных головок | 4 шт. (независимые) |
| Точность установки чипов | 0,025 мм |
| Повторяемая точность установки | 0,01 мм |
| Точность позиционирования | 0,01 мм |
| Теоретическая максимальная производительность | 12 000 CPH |
| Средняя скорость установки | 7 500-11 000 CPH |
| Площадь установки | 475 x 370 мм |
| Высота компонентов | 0-13 мм (автоматическое опускание, без ручной регулировки) |
| Диапазон компонентов | 0201, 0402, 0603, 0805, 1206, светодиоды, двухвыводные, трёхвыводные, SOT, QFN (шаг не менее 0,3 мм), BGA |
| Максимальный размер компонента | не более 13 мм |
| Максимальный ход по оси Z | 38 мм |
| Тип оси Z | независимый, высокоскоростной, замкнутый контур |
| Диапазон вакуумного захвата | 5 мм |
| Автоматическая замена насадок | поддержка 24 насадок |
| Тип вакуумных насадок | совместимы с JUKI |
| Количество подающих позиций | 52 шт. |
| Количество слотов для ленты-носителя | 12 шт. |
| Типы питателей | электрические / пневматические / вибрационные, поддержка YAMAHA и серии CL |
| Камера меток (Mark) | камера высокого разрешения для меток платы и компонентов |
| Камера полётного распознавания | высокоточная, распознавание без остановки установки |
| Привод осей XY | прецизионные винты и линейные направляющие TBI |
| Приводной двигатель | японский серводвигатель |
| Формат программирования | редактор точек, визуальное программирование, импорт PCB, BOM, CSV, TXT |
| Настройка направляющих | ручная + автоматическая |
| Направление подачи | слева направо / справа налево (опционально) |
| Безопасность | аварийная остановка, трёхцветная сигнальная лампа, защитная крышка |
| Операционная система | собственная разработка, бесплатные обновления |
| Вес изделия | 150 кг |
| Габариты (Д x Ш x В) | 1015 x 1105 x 760 мм |
| Рабочее давление воздуха | 0,5-0,6 МПа |
| Электропитание / мощность | 220 В, 50 Гц, 300 Вт |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
