Электрические ленточные питатели для установщиков компонентов
Электрические ленточные питатели для установщиков компонентов: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
Электрические питатели отличаются от пневматических тем, что шаг подачи задаётся сервоприводом, а не цилиндром. Практический смысл: шаг программируется, а не выставляется механически, подача точнее и повторяемее, машина может менять шаг между программами без вмешательства оператора. На высоких скоростях установки это заметно снижает долю пропусков при захвате.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

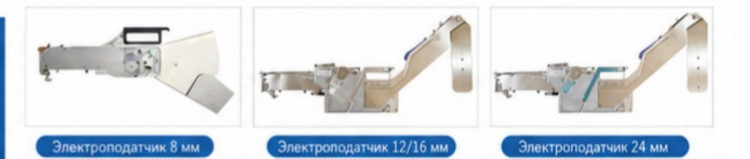

Серия выпускается в трёх исполнениях: 8 мм, комбинированное 12/16 мм и 24 мм. Корпус — высококачественный алюминиевый сплав; питатели рассчитаны на стандартную ленту с компонентами соответствующей ширины. Совместимость заявлена с установщиками отечественного производства типа YV100II, YV100XG, YV100XE, YG12F, YG100 и другими моделями с аналогичным посадочным местом.
В установщиках линейки электрические питатели поддерживаются на всех моделях с T-образной компоновкой: RU-F452 и RU-F452L (52 позиции), RU-F660 (58 позиций), RU-F860 (52 позиции), RU-F860S (64 канала). Для компонентов 0201 в разделе материалов коммерческого предложения рекомендован именно электрический питатель 8 мм с шагом 2 мм.
Ключевые особенности
- Три исполнения: 8 мм, 12/16 мм, 24 мм
- Программируемый шаг подачи, сервопривод
- Корпус из высококачественного алюминиевого сплава
- Совместимость с YV100II, YV100XG, YV100XE, YG12F, YG100 и аналогами
- Рекомендованы для компонентов 0201 (8 мм, шаг 2 мм)
- Более высокая повторяемость подачи по сравнению с пневматическими
- Поддерживаются установщиками RU-F452, RU-F660, RU-F860, RU-F860S
- Работа с лентой для компонентов
Применение
Подача компонентов в ленте на скоростных участках монтажа и при работе с мелкими типоразмерами, где пневматика даёт слишком много пропусков захвата. Типоразмер 8 мм — чипы 0201-1206, 12/16 мм — микросхемы малых корпусов и конденсаторы, 24 мм — крупные компоненты.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | электрический ленточный питатель |
| Типоразмеры | 8 мм, 12/16 мм, 24 мм |
| Материал | высококачественный алюминиевый сплав |
| Применимые ленты | лента для компонентов соответствующей ширины |
| Тип привода | электрический (сервопривод) |
| Совместимость | питатели отечественного производства типа YV100II, YV100XG, YV100XE, YG12F, YG100 и другие модели |
| Рекомендуемый типоразмер для 0201 | электрический питатель 8 мм, шаг 2 мм |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
