Питатели типа NXT для высокоскоростных установщиков компонентов
Питатели типа NXT для высокоскоростных установщиков компонентов: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
NXT — распространённый в отрасли стандарт питателей для высокоскоростных установщиков. От обычных электрических питателей их отличает более компактное посадочное место: на той же длине подающего стола помещается больше позиций, а значит, машина реже останавливается на перезарядку и дольше идёт по программе без вмешательства оператора.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)

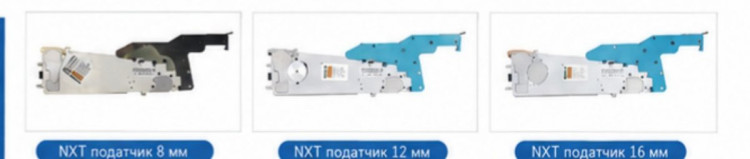

Серия выпускается в четырёх типоразмерах — 8, 12, 16 и 24 мм — под соответствующую ширину ленты с компонентами. Корпус выполнен из высококачественного алюминиевого сплава: жёсткая конструкция удерживает шаг подачи в течение всего срока службы.
В линейке оборудования питатели NXT применяются на машинах с соответствующим интерфейсом: флагманский установщик головной линии RU-F8GS штатно комплектуется подающими устройствами NXT88, а высокоскоростной RU-FM16 имеет пневматический порт NXT Yamaha наряду со стандартным электрическим портом. При подборе комплекта питателей типоразмер выбирается по фактической ширине ленты компонентов в BOM изделия.
Ключевые особенности
- Четыре типоразмера: 8, 12, 16 и 24 мм
- Стандарт NXT — компактное посадочное место, больше позиций на столе
- Корпус из высококачественного алюминиевого сплава
- Работа со стандартной лентой для компонентов
- Применяются на установщиках RU-F8GS (интерфейс NXT88) и RU-FM16
- Совместимы с пневматическим портом NXT Yamaha на RU-FM16
- Рассчитаны на высокие скорости установки
- Типоразмер подбирается по ширине ленты в BOM изделия
Применение
Комплектация высокоскоростных установщиков компонентов и чип-шутеров: RU-F8GS с 88 позициями подачи, RU-FM16 с 88 позициями. Приобретаются как при первичной поставке машины, так и по мере расширения номенклатуры изделий и роста числа одновременно заряженных позиций.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | питатель типа NXT |
| Типоразмеры | 8 мм, 12 мм, 16 мм, 24 мм |
| Материал | высококачественный алюминиевый сплав |
| Применимые ленты | лента для компонентов соответствующей ширины |
| Применение в линейке | RU-F8GS (подающие устройства NXT88), RU-FM16 (пневматический порт NXT Yamaha) |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
