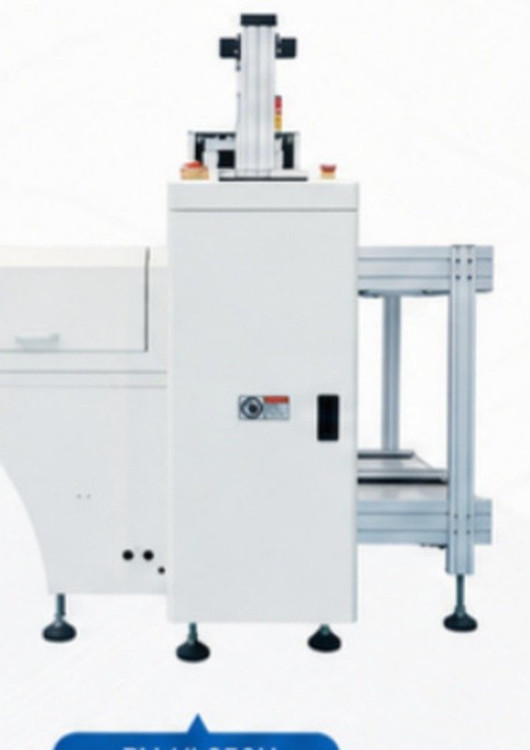

Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL330H
Двухрельсовый загрузчик-выгрузчик плат NG/OK RU-UL330H: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-UL330H — типоразмер серии двухрельсовых загрузчиков-выгрузчиков, рассчитанный на платы до 455 x 330 мм. Устройство подключается к конвейеру SMT-линии, принимает сигнал результата контроля от системы AOI и автоматически раскладывает платы по двум рельсам: годные в один магазин, забракованные в другой. Оператору остаётся только периодически забирать заполненные кассеты.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
По сравнению с базовым RU-UL250H увеличены и приёмное поле, и габариты корпуса — 1950 x 1610 x 1200 мм при массе 180 кг. Механика и электрика при этом общие для всей серии: двухрельсовые направляющие из алюминиевого сплава с рифлёной поверхностью, цепной привод с опорными валами и резиновой лентой, двигатель переменного тока 300 Вт, управление ПЛК Mitsubishi.
Время цикла подачи составляет около 20 секунд, подъём магазина занимает около 6 секунд, шаг выбора ячейки 1-4 с шагом 10 мм. Высота передачи 900 ± 20 мм настраивается пользователем, направление передачи стандартно слева направо, справа налево доступно как опция. Питание — обычная сеть 220 В при потреблении 300 Вт.
Ключевые особенности
- Приёмное поле до 455 x 330 мм — на типоразмер больше базовой модели
- Автоматическое разделение плат на OK и NG по сигналу от системы контроля
- Двухрельсовый конвейер из алюминиевого сплава с рифлёной поверхностью
- Управление через ПЛК Mitsubishi
- Время цикла подачи около 20 с, подъём около 6 с
- Шаг выбора ячейки 1-4 (10 мм на шаг)
- Высота передачи 900 ± 20 мм, настраивается пользователем
- Питание 220 В, мощность 300 Вт, масса 180 кг
Применение
Линии, работающие с платами среднего формата, где базовый типоразмер 350 x 250 мм уже не проходит: платы источников питания, светодиодные панели, коммутационные и приборные платы. Ставится в конце автоматической линии после системы оптического контроля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | двухрельсовый загрузчик-выгрузчик NG/OK |
| Назначение | подключение к конвейерной линии SMT, автоматическое разделение плат на OK и NG |
| Размер платы | 50 x 50 - 455 x 330 мм |
| Толщина платы | минимум 0,4 мм |
| Время цикла подачи | около 20 с |
| Время подъёма | около 6 с |
| Способ управления | ПЛК Mitsubishi |
| Режим отказа | ввод-вывод не менее 10 каналов (опционально) |
| Конструкция конвейера | двухрельсовая направляющая с рифлёной поверхностью из алюминиевого сплава |
| Тип привода | двигатель переменного тока 300 Вт, цепная передача, опорные валы, резиновый конвейер |
| Напряжение питания | AC 220 В, 50/60 Гц, мощность 300 Вт |
| Направление передачи | слева направо (справа налево — опция) |
| Высота передачи | 900 ± 20 мм, настраивается пользователем |
| Шаг выбора | 1-4 (10 мм на шаг) |
| Габариты (Д x Ш x В) | 1950 x 1610 x 1200 мм |
| Размер магазина / упаковки | 460 x 400 x 563 мм |
| Масса | 180 кг |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
