Правила РС и РКО: практическое применение
Два радара на судне: согласовать взаимное положение антенн
На судне сохраняют одну РЛС и добавляют вторую. На общем чертеже обе антенны помещаются на мачте, а кабельные трассы уже определены. До согласования JRC JMA-3300 нужно рассмотреть ещё один результат: как две станции будут работать одновременно и как показано взаимное положение антенн, особенно при близком размещении.
Одновременная работа входит в задачу
По 4.2.3 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, версия 01.01.2026, при установке двух РЛС их антенны располагают так, чтобы свести к минимуму теневые секторы и исключить возникновение взаимных помех при одновременной работе. Изображения двух отдельных монтажных мест не показывают выполнение этого условия для общей конфигурации.
Для рассмотрения укажите обе станции и их точные антенные блоки, сохраняемые конструкции и предусмотренные режимы. Обозначение только новой РЛС оставляет неизвестной вторую половину задачи. Нельзя считать совместную работу подтверждённой по тому, что каждая станция по отдельности показывает изображение.
Два условия для близких антенн

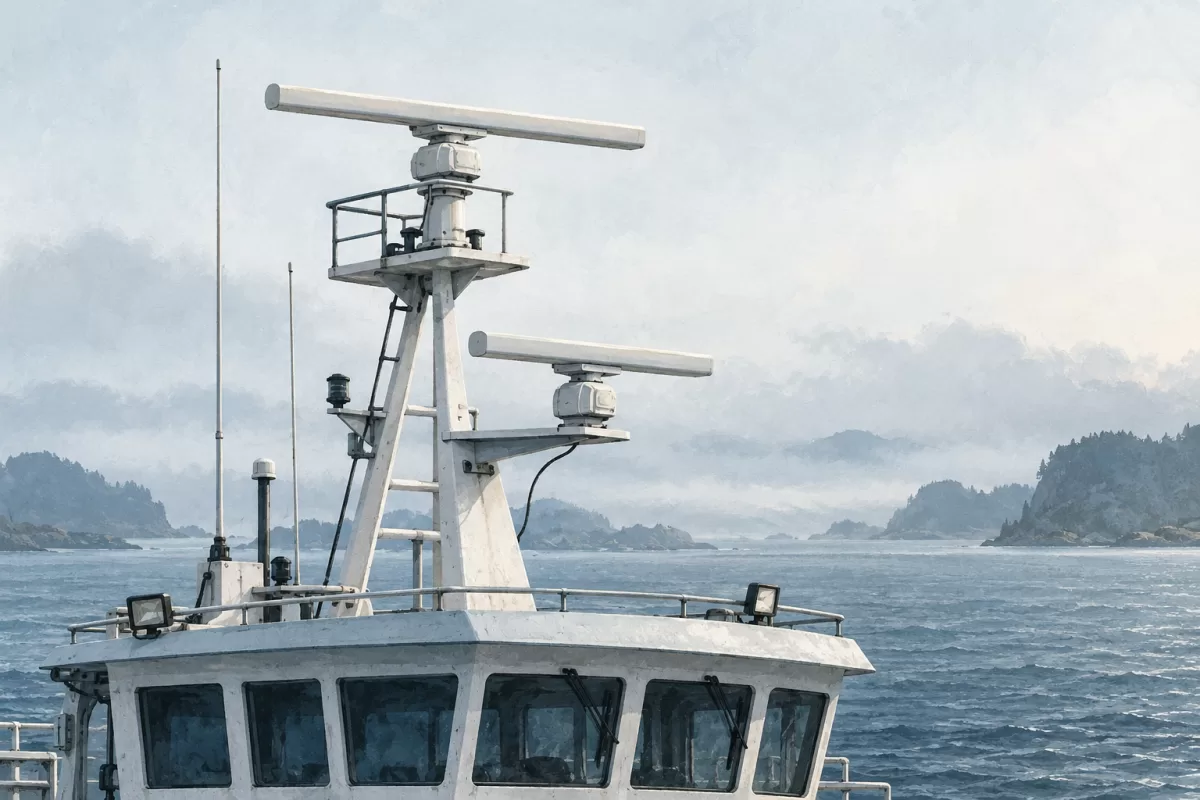

Пункт 4.2.4 относится к установке двух антенн РЛС в непосредственной близости друг от друга. Он предусматривает минимальный разнос по углу в вертикальной плоскости не менее 20° и минимальное расстояние между антеннами в вертикальной плоскости не менее 1 м.
Оба условия нужно сохранить в рассмотрении. Запись на чертеже об одном метре сама по себе ещё не отражает угловой разнос. Указание 20° без относящихся к вертикальному расстоянию данных также не передаёт пункт целиком. Эти величины не следует превращать в универсальное горизонтальное расстояние между радарами, угол поворота сканера или границу зоны нахождения людей.
Расположение и способ его представления определяют в проектной документации для конкретной пары антенн. Статья не предлагает геометрический расчёт по фотографии мачты и не устанавливает, что любую пару изделий можно разместить рядом при выполнении только двух чисел.
Документация изготовителя и соседние условия
Общее положение 4.1.1 требует при выборе места установки антенн руководствоваться 4.2–4.5 и приложениями 6–7, если иное не предусмотрено технической документацией изготовителя. Поэтому для обеих антенн нужны документы соответствующих исполнений. Эта оговорка не является разрешением самостоятельно назначить иной разнос.
Полный раздел 4.2 охватывает также высоту и обзор, обнаружение близких целей, излучение на открытых палубах, затенение конструкциями и грузом, соседство других антенн, обслуживание, магнитный компас и оттяжки. Проверка взаимного положения двух РЛС дополняет эти вопросы. Она не закрывает их одним чертежом с двумя размерами.
Например, новый пьедестал обеспечивает нужное вертикальное расстояние, но в исходных данных нет второй модели и документации её антенного блока. В таком виде ещё нельзя предметно рассмотреть взаимные помехи и полное условие близкого размещения. Сначала дополняют сведения о сохраняемой станции и общий чертёж, затем согласуют состав новой поставки.
Что передать для предложения
JRC относит JMA-3300 к семейству судовых радиолокационных станций. Подтверждённая роль семейства не означает совместимости с любым вторым радаром или пригодности конкретного места установки.
В запросе по JMA-3300 назовите обе РЛС и антенные блоки, приложите общий план и вид мачты с высотными отметками, документы изготовителей и сведения о сохраняемых конструкциях. Попросите отдельно рассмотреть совместную работу, близкое размещение при его наличии, принадлежности, проектные работы и проверку результата. Комплект, наличие, стоимость и срок поставки уточняют для предлагаемого исполнения.
Часть V по 1.1.1 распространяется на самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. Для конкретного проекта учитывают класс и дополнительные указания администрации флага по 1.1.3.
Источники
- РС: часть V, версия 01.01.2026, пп. 1.1.1–1.1.3, 4.1.1 и полный раздел 4.2; непосредственно две РЛС и близкие антенны — 4.2.3–4.2.4.
- JRC: RADAR JMA-3300 SERIES, ранее подтверждённая роль семейства судовых РЛС. Совместимость пары и монтажное решение этой ссылкой не устанавливаются.
Дополните сведения о судне, количестве и контактах в тексте запроса.
