Правила РС и РКО: практическое применение
Шкаф вокруг гирокомпаса: сохранить доступ к основному прибору

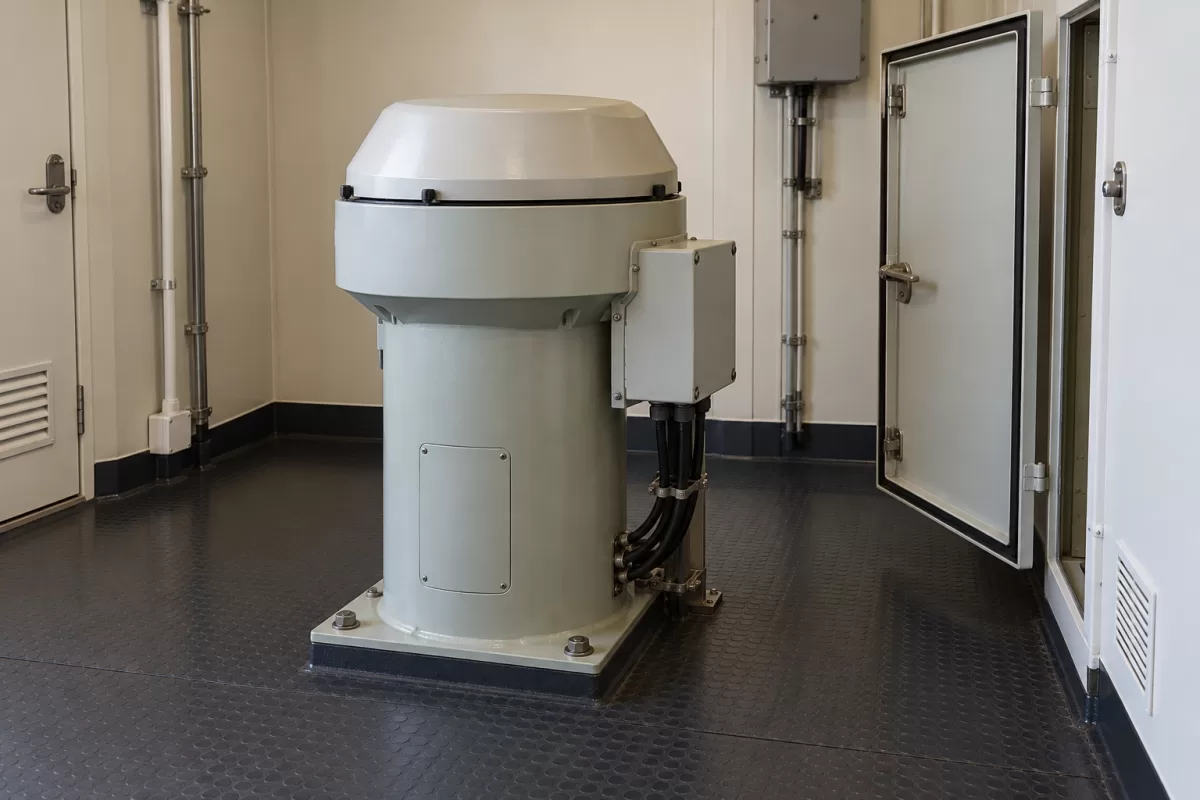

После переделки аппаратной основной прибор гирокомпаса оказался внутри нового шкафа. Его показания поступают на репитеры, но снять крышку и добраться до клеммной колодки стало сложнее. В предложении на новую мебель или перенос оборудования нужно описать доступ к самому прибору, сохранив отдельную задачу передачи курса.
Два вопроса к основному прибору
Пункт 3.4.2.1 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, версия 01.01.2026, предусматривает установку основного прибора гирокомпаса в рулевой рубке или аппаратной. Для рассматриваемой задачи сначала следует назвать сам основной прибор и его фактическое помещение. Название репитера или другого устройства, показывающего курс, не идентифицирует этот блок.
По 3.4.2.2 к основному блоку должен быть обеспечен свободный доступ, позволяющий беспрепятственно и легко снимать крышки и удобно подходить к клеммным колодкам. Поэтому общий проход вдоль нового шкафа ещё не показывает предусмотренный доступ к соответствующим частям прибора. В материалах переделки нужны положение корпуса, открываемые части и окружающие конструкции.
Эти пункты не задают универсальную ширину прохода, расстояние до стенки шкафа или последовательность разборки. Такие сведения рассматривают по фактическому исполнению и относящейся к нему документации. По фотографии похожего гирокомпаса нельзя назначить одинаковую геометрию для другого основного прибора.
Показать доступ в новой компоновке
Приложите план помещения, общий вид установленного блока и предлагаемые изменения. Обозначьте двери и панели шкафа, положение снимаемых крышек и соседнее оборудование. Если для доступа предполагается предварительно демонтировать другие детали, это обстоятельство нужно явно описать для технического рассмотрения.
Например, у нового шкафа достаточно широкая наружная дверь, но за ней появился поперечный элемент напротив крышки прибора. Размер наружного проёма в этом случае не описывает весь путь доступа. Для согласования нужны сведения о взаимном положении элементов, а не только размер двери.
Если сохраняется прежнее основание, укажите его на плане. Если вместе со шкафом перемещают основной блок, назовите обе части изменения. Состав поставки мебели, принадлежностей и работ по оборудованию должен соответствовать фактическому объёму, чтобы доступ к прибору не остался неописанным между двумя отдельными заказами.
Сохранить остальные функции гирокомпаса
Полный пункт 3.4.2 отдельно рассматривает размещение репитеров для пеленгования, путевой репитер, репитер у имеющегося аварийного поста управления рулём, ориентацию линий репитеров и индикацию источника курса при предусмотренном совместном использовании. Изменение шкафа не подтверждает выполнение этих условий и не отменяет их рассмотрения при затрагивании соответствующих частей установки.
В то же время исправное показание курса на одном репитере не описывает возможность доступа к крышкам основного блока. При подготовке итоговых материалов полезно назвать, что именно рассмотрено: новая компоновка, затронутые соединения, работа сохраняемых устройств и границы выполненной проверки. Объём подтверждения определяют по принятой документации.
Что передать для предложения
Нужны точные обозначения гирокомпаса и основного блока, документы установленного исполнения, действующая схема и материалы по шкафу до и после изменения. Перечислите сохраняемые и заменяемые элементы. Укажите, требуется ли рассмотрение существующего положения, изменение шкафа или перенос самого оборудования.
Результат предложения должен определять компоновку и согласованный состав работ. Этот разбор не предлагает открывать работающую аппаратуру, отсоединять клеммы или выполнять обслуживание по произвольной последовательности. Допустимые действия и условия работы устанавливают по документации оборудования.
Применимость и источник
Часть V по 1.1.1 относится к самоходным судам, не совершающим международные рейсы, и предназначенному для них навигационному оборудованию. Для конкретного судна учитывают проект, класс и дополнительные указания администрации флага по 1.1.3.
Основание: РС, часть V, версия 01.01.2026, пп. 1.1.1–1.1.3 и полный 3.4.2; основной предмет — 3.4.2.1–3.4.2.2. Конкретная модель в этом примере не выбирается.
Дополните сведения о судне, количестве и контактах в тексте запроса.
