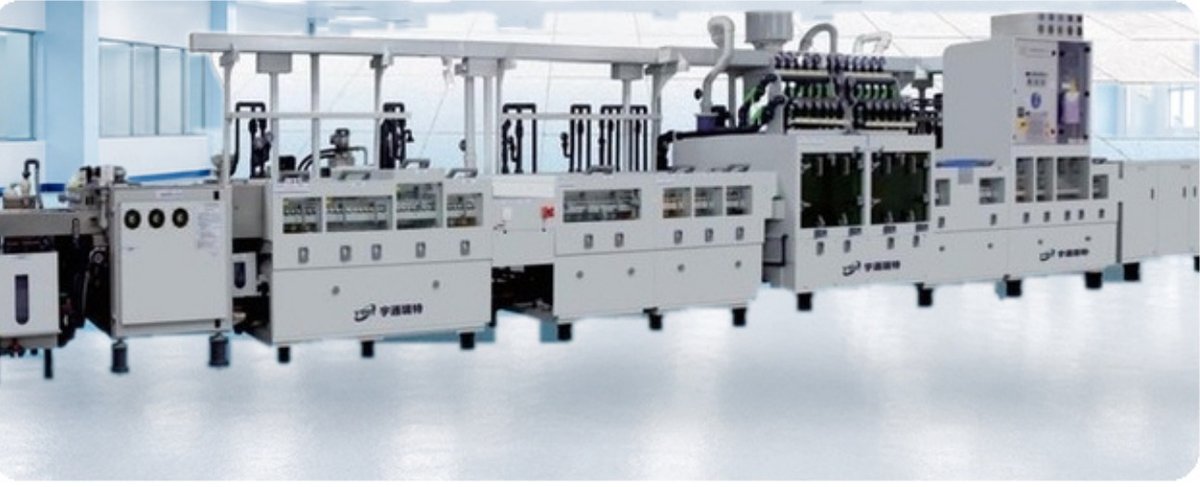

PCB-IL-PREP: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-IL-PREP это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-IL-PREP
Что учитывать для PCB-IL-PREP
Линию подготовки внутренних слоёв выбирают по самому сложному ядру в программе выпуска. Для тонкой заготовки важно не только получить чистую медь, но и провести её через все секции без замятия кромки и повреждения поверхности.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | горизонтальная проходная линия мокрого процесса |
|---|---|
| Технологический процесс | микротравильная подготовка меди внутренних слоёв |
| Состав линии (типовой маршрут) | загрузка — микротравление — промывка — DI-вода — сушка |
| Минимальная толщина обрабатываемой заготовки | от 0,04 мм |
| Транспортная система | равномерная роликовая транспортировка тонких заготовок |
| Контроль технологической среды | автоматический контроль воды и химических растворов |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Передать образцы самого тонкого и самого длинного ядра, а не только среднюю плату.
- Согласовать допустимое снятие меди и метод оценки подготовленной поверхности с технологом.
- Получить компоновку промывки и сушки, требования к DI-воде и точки подключения.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-IL-PREP
Карточка и документы
Характеристики и состав PCB-IL-PREP
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
