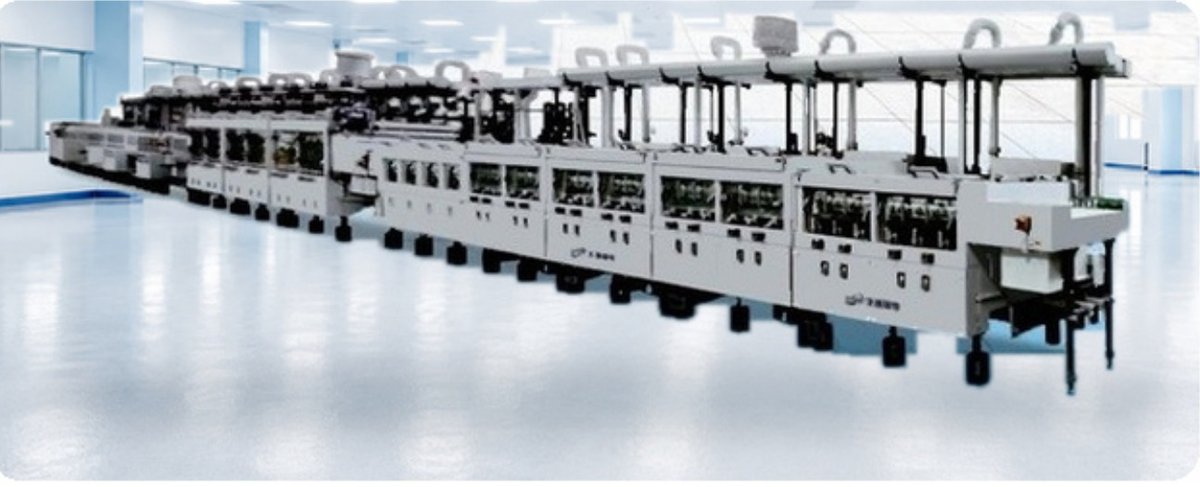

PCB-SES-LINE: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для PCB-SES-LINE это означает проверить технологический маршрут, режимы и границу поставляемого процесса.
Запросить предложение: PCB-SES-LINE
Что учитывать для PCB-SES-LINE
Для участка наружного рисунка PCB-SES-LINE нужно описать входящее состояние панели и требуемый результат после снятия резиста, травления и снятия олова. Это самостоятельная позиция со своим маршрутом, а не другое название DES.
Модуль выполняет обработку заготовки печатной платы. В исходных данных укажите материал, толщину, состояние поверхности и предыдущую операцию. Результатом проверки должны быть результат обработки и пригодность к следующему этапу.
| Тип оборудования | автоматическая горизонтальная линия мокрых процессов |
|---|---|
| Технологический процесс | SES — снятие резиста, травление меди, снятие олова |
| Состав линии (типовой маршрут) | загрузка — снятие резиста — травление — промывка — снятие олова — сушка |
| Минимальная ширина проводника | 3 mil |
| Минимальный межпроводниковый зазор | 3 mil |
| Равномерность травления C.O.V. | не менее 97% |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Описать панель непосредственно перед снятием резиста.
- Задать контроль удаления резиста, меди вне рисунка и защитного олова.
- Согласовать геометрию контрольного рисунка и метод измерений.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: PCB-SES-LINE
Карточка и документы
Характеристики и состав PCB-SES-LINE
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
