RU-500: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-500 это означает проверить критерии годности, повторную проверку и учёт ложных срабатываний.
Что учитывать для RU-500

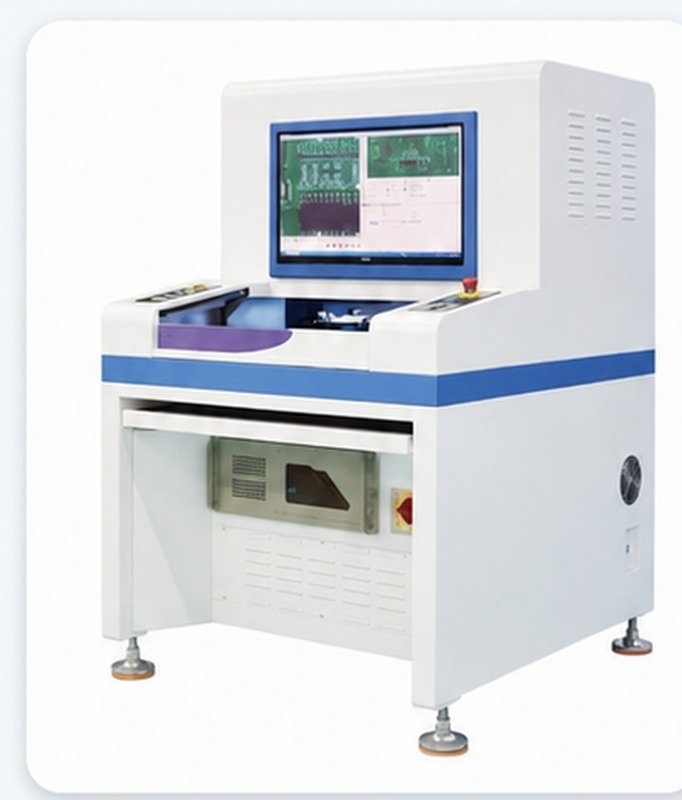

Автономный AOI RU-500 требует организации потока изделий вне конвейера. При закупке полезно определить, как каждая плата попадает на контроль и как её результат возвращается в производственный учёт.
Модуль выполняет контроль результата сборки. В исходных данных укажите контрольное изделие, программу и описание известных дефектов. Результатом проверки должны быть сохраняемый результат проверки и решение по плате.
| Тип | автономная (офлайн) система автоматической оптической инспекции |
|---|---|
| Метод контроля | многоалгоритмический анализ логики, сравнение по цвету и оттенку, по форме и контуру, бинарное и эталонное сравнение |
| Камера | цветная CCD 5 Мп |
| Разрешение | 10/15/20/25 мкм/пиксель (опционально), стандарт 25 мкм/пиксель |
| Поле зрения | 20 x 20 мм при стандартном разрешении |
| Источник света | RGB-светодиодный многоугольный кольцевой |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Задать идентификацию платы и порядок допуска на пост.
- Согласовать программу и контрольные дефекты.
- Проверить регистрацию повторного контроля после ремонта.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
