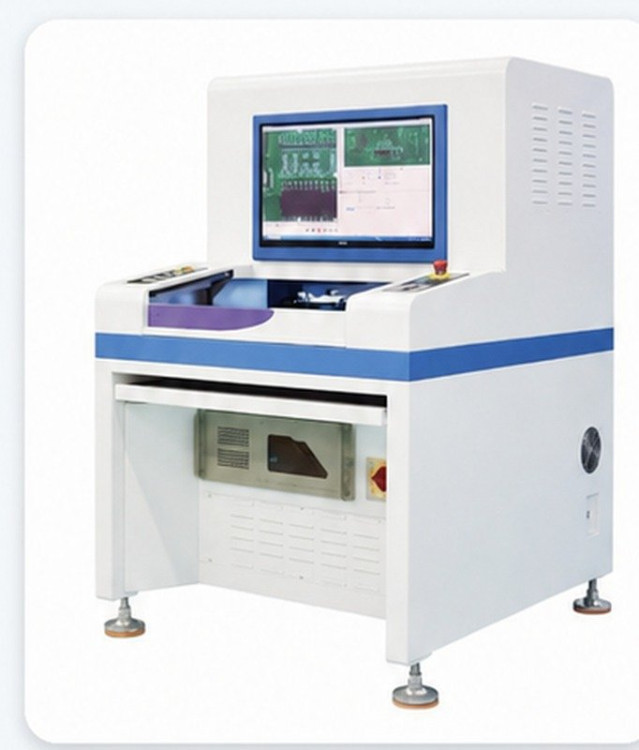

Автономная система оптического контроля печатных плат AOI RU-500
Автономная система оптического контроля печатных плат AOI RU-500: оборудование для сборки и контроля электронных узлов. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
RU-500 — настольная система автоматического оптического контроля в автономном исполнении: машина не встраивается в конвейер, плату кладёт оператор. Такой формат оправдан на участках, где нужен выборочный или сплошной контроль после печи, но объёмы не требуют онлайн-инспекции в линии. Система выявляет дефекты нанесения пасты, установки компонентов и паяных соединений.
Документация
Спецификация на изделие (PDF)
Каталог: оборудование для производства электроники (PDF)
Оптика построена на цветной CCD-камере 5 Мп с многоугольным RGB-светодиодным кольцевым источником света и цифровым регулируемым контроллером постоянного тока. Стандартное разрешение 25 мкм на пиксель, опционально доступны 10, 15 и 20 мкм; при стандартном разрешении эквивалентное поле зрения составляет 20 x 20 мм. Минимальный распознаваемый компонент — 0201, время обработки одной области менее 100 микросекунд, распознавание одного объекта занимает 0,5 секунды.
Алгоритмическая часть комбинирует несколько подходов: анализ логики, сравнение изображений по цвету и оттенку, сравнение по форме и контуру, бинарное и эталонное сравнение. Применяется машинное зрение на основе глубокого обучения с автоматическим созданием эталонных изображений и дифференциальным сравнением. Перечень выявляемых дефектов включает отсутствие и смещение компонента, короткое замыкание, перемычки, недостаток и избыток припоя, переворот, неправильную полярность, загрязнение, царапины и сколы. Платформа X-Y на сервоприводе переменного тока с точностью позиционирования менее 15 мкм и скоростью перемещения 700-750 мм/с; управление — промышленный ПК на i5-4460 и 24-дюймовый монитор.
Ключевые особенности
- Автономное (офлайн) исполнение — не требует встраивания в конвейер
- Цветная CCD-камера 5 Мп, RGB-светодиодная многоугольная кольцевая подсветка
- Разрешение 25 мкм/пиксель стандартно; 10/15/20 мкм опционально
- Минимальный распознаваемый компонент 0201
- Скорость распознавания 0,5 с на объект, обработка области менее 100 мкс
- Машинное зрение на глубоком обучении с автосозданием эталонных изображений
- Платформа X-Y на сервоприводе, точность менее 15 мкм
- 24-дюймовый монитор и промышленный ПК i5-4460
Применение
Контроль качества после печи оплавления на участках мелкой и средней серии, входной и выходной контроль на ремонтных участках, аудит качества на контрактных производствах. Входит в типовую комплектную SMT-линию с установщиком RU-F660 как автономная станция контроля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | автономная (офлайн) система автоматической оптической инспекции |
| Метод контроля | многоалгоритмический анализ логики, сравнение по цвету и оттенку, по форме и контуру, бинарное и эталонное сравнение |
| Камера | цветная CCD 5 Мп |
| Разрешение | 10/15/20/25 мкм/пиксель (опционально), стандарт 25 мкм/пиксель |
| Поле зрения | 20 x 20 мм при стандартном разрешении |
| Источник света | RGB-светодиодный многоугольный кольцевой |
| Управление светом | цифровой регулируемый контроллер постоянного тока |
| Скорость обработки изображений | менее 100 мкс на область; 0402 — менее 6 мс |
| Скорость распознавания | 0,5 с на объект |
| Типы дефектов | отсутствие, смещение, короткое замыкание, загрязнение, дефекты пайки, подъём, переворот, избыток и недостаток припоя, повреждение компонента, царапины, скол, неправильная полярность |
| Методы обнаружения | поиск компонентов, обнаружение дефектов, соответствие вывода, обнаружение паяльной пасты, длина выводов, угол, высота, площадь |
| Размеры платы | 25 x 25 - 340 x 450 мм по каталогу; 35 x 35 - 300 x 450 мм по КП; возможно изготовление под требования заказчика |
| Толщина платы | 0,5-2,5 мм |
| Деформация платы | не более 2 мм, при наличии вспомогательной опоры |
| Высота компонента | верхний зазор менее 35 мм, нижний менее 70 мм; 0,5-100 мм по КП |
| Минимальный компонент | 0201 |
| Приводная система | сервопривод переменного тока; ШВП HIWIN и сервоприводы Panasonic |
| Точность позиционирования платформы X, Y | менее 15 мкм |
| Скорость перемещения | 700 мм/с по каталогу; до 750 мм/с по КП |
| Система распознавания | машинное зрение на глубоком обучении, автосоздание эталонных изображений, дифференциальное сравнение |
| Маркировка (MARK) | 2 стандартные метки или несколько меток |
| Операционная система | Windows 7 / Windows 10 |
| Дисплей | 24-дюймовый ЖК-монитор |
| Промышленный компьютер | HST, CPU i5-4460, 4 ГБ ОЗУ, SSD 120 ГБ |
| Антистатическая защита | антистатический разъём и браслет |
| Вес | около 450 кг |
| Габариты (Д x Ш x В) | 900 x 1100 x 1350 мм (включая регулируемые опорные ножки) |
| Питание | AC 220 В ±10%, 50/60 Гц, 600 Вт |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
