RU-620: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-620 это означает проверить оснащение поста, расходные позиции и повторяемость режима.
Что учитывать для RU-620

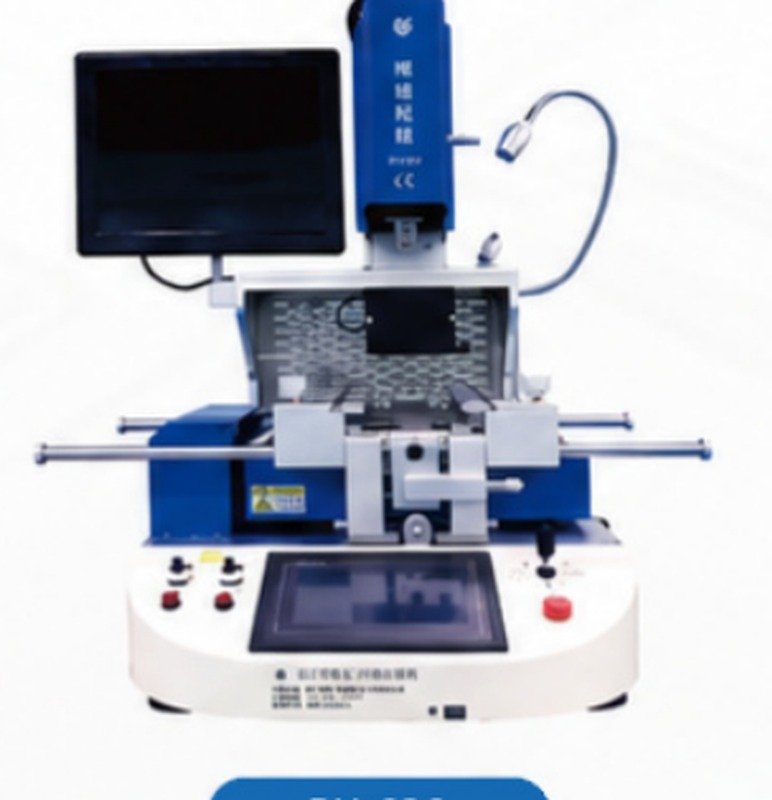

Для ремонтной станции RU-620 нужно согласовать полный набор под конкретную сборку: удержание платы, нагрев, выравнивание и контроль после замены корпуса. Наличие оптики само по себе не подтверждает качество скрытых соединений.
Модуль выполняет подготовку и обслуживание сборочного процесса. В исходных данных укажите материалы, изделие и режим рабочего поста. Результатом проверки должны быть согласованный результат вспомогательной операции.
| Тип | станция ремонта BGA |
|---|---|
| Номинальная мощность | 5200 Вт |
| Способ позиционирования | V-образная направляющая + держатель платы с регулировкой по осям X и Y, подсветка, лазерное позиционирование, быстрая фиксация |
| Контроль температуры | высокоточный ПИД-контроллер, нижний нагрев, точность ±1 °C |
| Способ нагрева / управления | сенсорный экран высокой чёткости + ПЛК + шаговый двигатель |
| Зоны нагрева | инфракрасный нагрев, электрический нагрев, воздушная форсунка из нержавеющей стали |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Описать корпус, плату и зоны, где нельзя устанавливать опоры.
- Согласовать насадки, поддержку и средства контроля температуры.
- Определить проверку скрытых соединений и работоспособности после ремонта.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Карточка и документы
Характеристики и состав RU-620
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
