RU-RF430: контрольное изделие и критерии приёмки
Демонстрация движения механизмов подтверждает только часть готовности оборудования. Для приёмки нужен согласованный образец, понятный способ измерения результата и правило оценки повторных проходов. Такой протокол готовят до заказа. Для RU-RF430 это означает проверить тип транспортёра, опору панели и параметры профиля.
Запросить предложение: RU-RF430
Что учитывать для RU-RF430

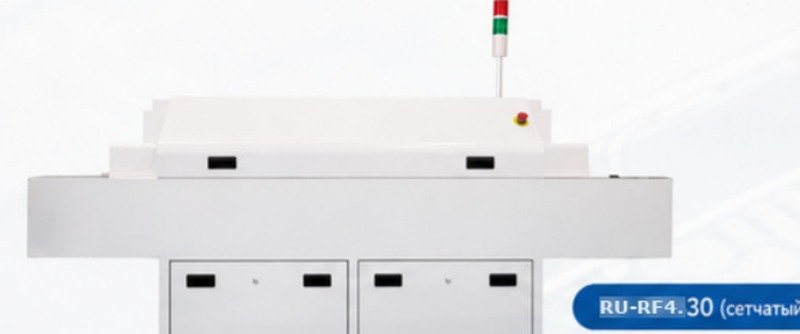

Для RU-RF430 нужно проверить, как плата располагается на сетчатом транспортёре. Особенно это важно при повторном проходе двусторонней сборки, когда снизу уже находятся компоненты.
Модуль выполняет оплавление паяльной пасты. В исходных данных укажите состав платы, пасту, компоненты и тепловую нагрузку. Результатом проверки должны быть согласованный температурный профиль и состояние соединений.
| Тип | конвекционная печь оплавления с сетчатым транспортёром |
|---|---|
| Количество зон нагрева | 4 верхние / 4 нижние |
| Длина зон нагрева | 1400 мм |
| Тип нагрева | полная конвекция горячего воздуха |
| Количество зон охлаждения | 1 |
| Максимальная ширина печатной платы | 300 мм |
Подготовить воспроизводимое испытание
- Согласовать контрольное изделие, состояние на входе и ожидаемый результат. Образец должен представлять вашу работу, включая сложный для процесса участок.
- Выбрать способ проверки и средства измерения. Пороговые значения согласовать с технологом и поставщиком, а не назначать по общему рекламному описанию.
- Включить повтор после паузы или смены задания и сохранить исходные данные испытания. Неудачный проход и порядок повторной проверки также должны попасть в протокол.
Вопросы именно по этому модулю
- Показать нижние компоненты и места допустимой опоры.
- Определить необходимость носителя и его включение в поставку.
- Согласовать профиль и контроль после первого и повторного прохода.
Эти пункты следует связать с задачей текущего разбора: контрольное изделие и критерии приёмки. Для каждого существенного условия запросите подтверждение поставляемого исполнения и способ проверки на вашем изделии.
Что должно остаться после согласования
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами.
Единичный удачный проход не подтверждает повторяемость процесса. Количество повторов, условия и допустимые отклонения устанавливают в программе испытаний.
Запросить предложение: RU-RF430
Карточка и документы
Характеристики и состав RU-RF430
Актуальные исполнение, состав, цена и срок согласуются в предложении по вашей заявке.
