NGA100: антенный комплект RG58, разъём и питание
Для антенной части NGR-3000 можно запросить конкретное исполнение NSR NGA100 с кабелем, а не оставлять в ведомости общую строку «антенна GPS». В актуальной заводской брошюре NGA100 выделена как антенна ГНСС. Её обозначение, кабельная часть, соединитель и питание должны быть согласованы вместе с фактическим приёмником. Наличие основного NGR-3000 в каталоге Nav Marine не устанавливает отдельный складской остаток этой антенны.
Исполнение и кабель фиксируют одной позицией
На официальной странице NGA100 перечислены обозначения NGA100-10, NGA100-20 и NGA100-30. В той же спецификации указан кабель RG58 длиной 10, 20 или 30 м. Выбранное обозначение и подтверждённую для него длину нужно записать в предложении, чтобы короткое название семейства не скрыло различие антенных комплектов.
Отдельная строка производителя допускает соединитель TNC либо BNC. Она не доказывает наличие каждой возможной комбинации длины и разъёма в текущей поставке. В запросе укажите требуемый конец кабеля и обозначение входа сохраняемого приёмника. Фотографии обеих сторон соединения дополняют эти данные, но не заменяют подтверждение точного исполнения.
Питание антенны отделяют от питания приёмника
В характеристиках NGA100 производитель записывает постоянное питание 3 В / 5 В. Это обозначение нельзя превращать в обещание произвольного рабочего диапазона между двумя значениями. Для предлагаемой антенны и приёмного входа требуется подтверждение применимого сочетания по документации. Параметры неизвестной прежней антенны не устанавливаются по внешнему сходству корпуса.
У основного NGR-3000 в собственной карточке приведено питание 24 В с допустимым диапазоном 12–36 В. Эта строка описывает основной прибор, а не антенный вход. Передавать её как требование питания NGA100 было бы ошибкой. Ведомость должна связывать антенну с конкретным входом и исполнением приёмника, а не только с напряжением судовой сети.
Что дают габариты корпуса
Для NGA100 названы максимальный диаметр 110 мм и длина 204 мм. Эти габариты не определяют размер монтажной резьбы, отверстия или всей опоры. Если сохраняется крепление, приложите его обозначение и применимый чертёж. Способ сопряжения следует подтвердить отдельно от общего размера антенного корпуса.

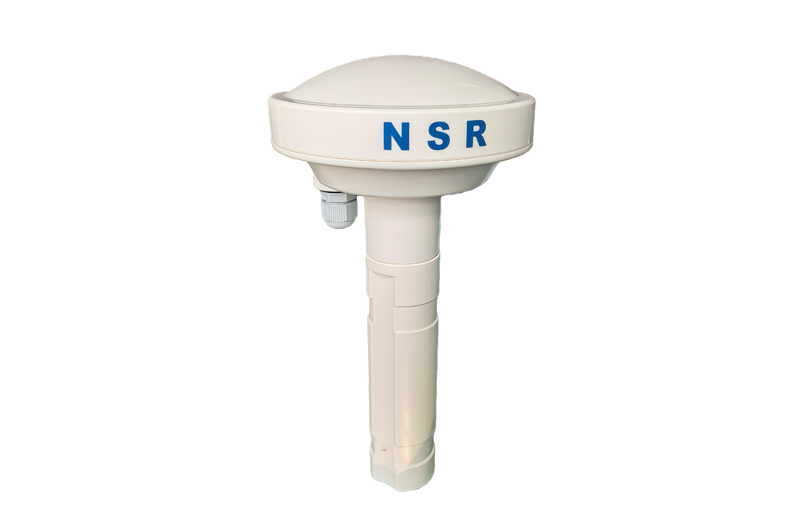

Заводское изображение показывает форму изделия, но по нему нельзя измерить присоединение или установить маркировку конкретного предлагаемого экземпляра. На иллюстрации также не показан полный комплект поставки со всеми принадлежностями. Поэтому опору, необходимые крепёжные позиции и кабельную часть перечисляют явно; автоматически включать их по внешнему виду антенны не следует.
Читать блок именно NGA100
В брошюре ANTENNAS rev16 рядом размещены несколько антенных моделей. Блок GNSS ANTENNA NGA100 указывает приём 1556–1615 МГц, круговую поляризацию и защиту IP66. Параметры соседних VHF- и NAVTEX-антенн принадлежат другим изделиям. Их соединители или питание не становятся вариантами NGA100 из-за соседства на странице.
Указание IP66 относится к описанному антенному изделию и не подтверждает состояние бывших в работе соединений или защиту всей собранной трассы. Применимость сохраняемых частей и требуемые принадлежности согласуют по фактической конфигурации. Настоящий запрос не задаёт способ наращивания, переделки кабеля или монтажа на судне.
Как закрепить состав заказа
Передайте модель и исполнение приёмника, требуемое обозначение NGA100, длину RG58, соединитель и данные сохраняемой опоры. Укажите количество, состояние, документы и перечень необходимых принадлежностей. В предложении попросите подтвердить питание и применимость выбранного комплекта. Фотография изготовителя используется для идентификации семейства; она не является снимком нашего складского товара. Наличие, комплектность, цену и срок отдельной антенной позиции подтверждают письмом. Работы с существующей системой согласуют отдельным объёмом.
