NND-100: замена распределителя с одним входом и четырьмя выходами
При замене NSR NND-100 предметом заказа является отдельный распределитель NMEA: один вход RS-422 и четыре выхода. Эти каналы нужно связать с фактическим источником и получателями данных. Общее название «блок NMEA» не определяет такую конфигурацию и не показывает, требуется ли замена только распределителя или также соединительных принадлежностей.
Как идентифицировать распределитель
В заводском руководстве NGR-3000 UM.E 20251211-08, в перечне оборудования на печатной странице 1, NND-100 приведён как опция с номером N995710. Эта запись помогает назвать согласуемую позицию. Она не означает, что распределитель включён в каждое предложение на NGR-3000, и не является артикулом отдельной внутренней платы устройства.
В собственной карточке Nav Marine представлен основной приёмник NGR-3000. Для дополнительного NND-100 нужно запросить отдельную строку поставки с подтверждённым исполнением. Если меняется уже установленный распределитель, приложите фотографию его таблички и имеющуюся схему. Совпадение роли устройства в системе ещё не подтверждает одинаковую распиновку и комплектность другой модели.
Один источник и четыре выходные линии
На официальной странице NND-100 изготовитель указывает один вход NMEA 0183 RS-422 и четыре выходных порта того же интерфейса. Для ведомости замены обозначьте источник входного потока и каждого получателя. Число выходов описывает распределение данных, а не четыре независимых навигационных источника.
В описании NND-100 нет основания обещать преобразование произвольных форматов, выбор сообщений для каждого выхода или соединение с любой сетью, в названии которой есть NMEA. Требуемые сообщения, режим обмена и поддерживаемые входы принимающих приборов согласуют по их документации. Наличие четырёх клеммных выходных линий само по себе не подтверждает готовность всех потребителей получать нужные данные.
Сохранить данные именно NND-100
В брошюре NND100 rev16.1 рядом описан NND-200. Для него приведены другая схема входов и выходов, буферы и условия выбора источника. Эти функции не устанавливают автоматическое резервирование у NND-100 с одним входом. Если прежняя схема использовала несколько источников и переключение между ними, их роли нужно сохранить в задании явно.
Так же отдельно рассматривают оптическую развязку и характеристики защиты линий: подробное описание соседнего NND-200 не является паспортом NND-100. Для требуемого исполнения запросите применимую документацию. По одной общей надписи «распределитель» нельзя назначить схему защиты или свойства каждого его порта.
Питание и условия размещения блока
Текущие заводская страница и связанная брошюра указывают для NND-100 постоянное питание 9–24 В. Значение максимального тока 150 мА в брошюре привязано к 9 В. Его нельзя пересчитать в неподтверждённый постоянный ток для всех напряжений или перенести с этой строки на потребление приёмника NGR-3000.
Для заказа приложите сведения о предусмотренном источнике питания и установленном исполнении блока. Указание в проекте «сеть 24 В» не заменяет сопоставление её условий с допустимым входом распределителя. В заводской таблице также названа защита IP22. Она относится к устройству и не подтверждает защищённость целого шкафа, состояние существующих клемм или возможность открытого палубного размещения.
Зафиксировать границы замены

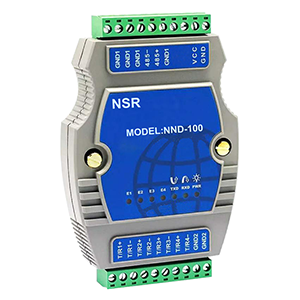

Перечислите сохраняемые линии, необходимую соединительную часть, крепления и документы. На заводском изображении видны маркировка NND-100 и клеммники; это иллюстрация изготовителя, а не снимок предлагаемого складского экземпляра. В предложении закрепите точное обозначение, количество, состояние и комплектность блока. Работы и проверку обмена на предусмотренных получателях согласуют отдельно. Наличие основного навигатора в каталоге не доказывает отдельный остаток распределителя; цену, доступность и срок подтверждают по согласованному составу.
