Правила РС и РКО: практическое применение
Площадка у антенны РЛС: согласовать доступ и ограждение
После изменения мачты рядом с антенной радара установили новое ограждение. На чертеже показаны высотные отметки, но неясно, как будет вращаться антенна и как специалист получит доступ к её частям. При рассмотрении JRC JMA-3300 эти вопросы нужно связать с фактическим антенным блоком и конструкцией площадки, прежде чем окончательно определить состав работ.
Что относится к площадке на специальной мачте

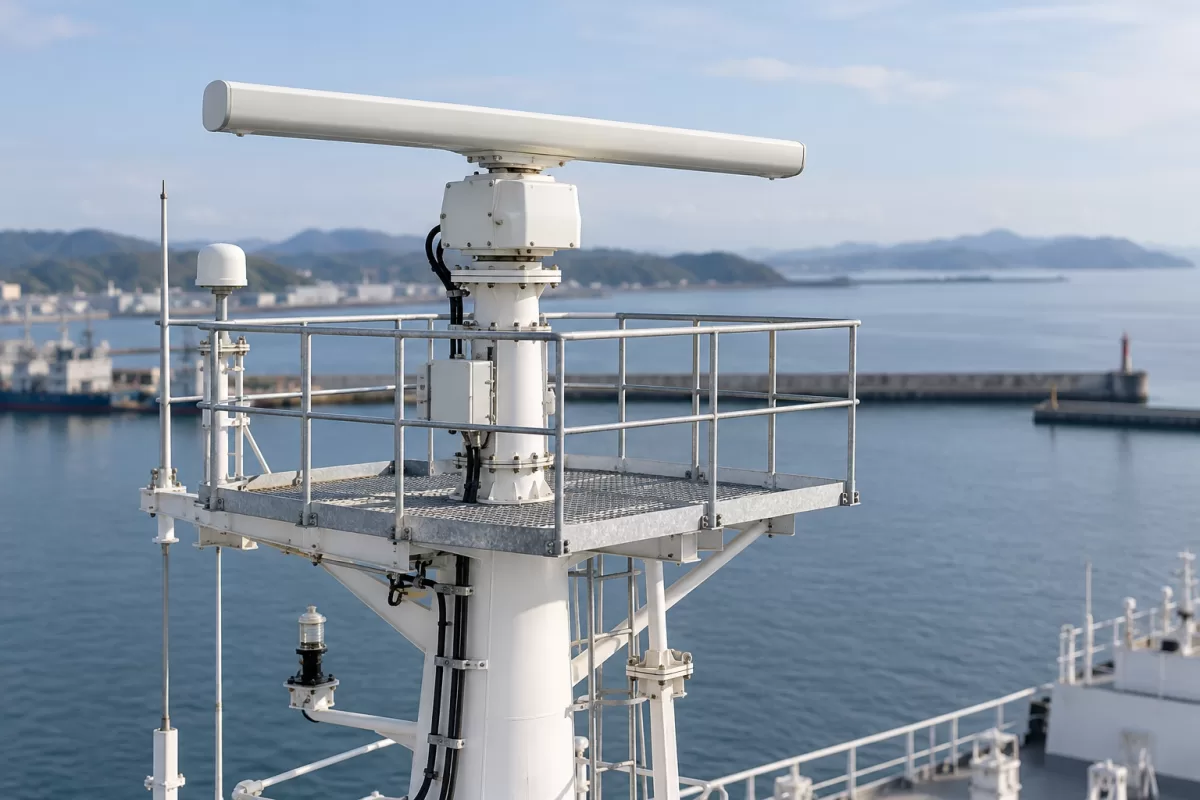

Пункт 4.2.7 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, версия 01.01.2026, рассматривает установку антенны РЛС на специальной мачте. Площадка для технического обслуживания и ремонта должна иметь минимальный размер 1 м² и безопасные ограждения, обеспечивающие беспрепятственное вращение антенны. Нижняя кромка антенны должна находиться по крайней мере на 500 мм выше любого ограждения площадки.
В рассмотрение входят несколько условий одновременно. Указанная площадь сама по себе не описывает положение ограждения относительно сканера. Размер по одной стороне площадки также не является площадью в квадратных метрах. На документах нужно показать саму площадку, относящиеся к ней ограждения и конкретный антенный блок, а не только основание мачты.
Этот же пункт предусматривает во всех случаях возможность осмотра и ремонта любой части антенны. Конструкцию мачты с антенной площадкой рассчитывают на условия эксплуатации судна с учётом вибрации и ударов. Удобный подход к одному элементу не описывает весь предусмотренный доступ, а фотография готовой мачты не заменяет расчёт её конструкции.
Легкодоступное место рассматривается отдельно
По 4.2.8 при расположении антенны в легкодоступном месте её устанавливают на высоте не менее 1800 мм над палубой, трапом или другим местом, где могут находиться люди. Это условие нужно соотнести с фактическими доступными поверхностями. Высотная отметка относительно другого конструктивного уровня может не отвечать на вопрос, сформулированный в пункте.
Указанные размеры не определяют безопасную зону высокочастотного излучения. В 4.2.1 отдельно рассматривается допустимый уровень плотности потока мощности на открытых палубах, где могут находиться люди. Выполнение геометрического условия об ограждении или высоте не является самостоятельным подтверждением выполнения этого требования.
Что изменилось вместе с ограждением
Подготовьте общий вид и план площадки с обозначением антенного блока, её размеров, ограждений и подходов. Отметьте сохраняемые детали и новые элементы. Если переместился трап или появилась доступная поверхность рядом с антенной, отразите это изменение в той же документации.
Например, при замене ограждения сохранили его нижнюю точку крепления, но изменили верхнюю часть конструкции. Прежняя отметка крепления не показывает положение верхнего элемента относительно нижней кромки антенны. Для рассмотрения нужны относящиеся к новой конфигурации данные.
Общее положение 4.1.1 требует при выборе места установки антенн руководствоваться 4.2–4.5 и приложениями 6–7, если иное не предусмотрено технической документацией изготовителя. Документы должны относиться к фактическому исполнению оборудования. Из этой оговорки не следует возможность самостоятельно назначить другое расстояние по внешнему сходству двух антенн.
Что включить в предложение
JRC JMA-3300 — семейство судовых радиолокационных станций. Название семейства не подтверждает пригодность существующего пьедестала, площадки или ограждения. В запросе по JMA-3300 назовите точный сканер, приложите монтажную документацию и материалы по изменяемой конструкции. Раздельно укажите оборудование, принадлежности, проектное рассмотрение, монтажные изменения и документирование результата.
Статья не назначает конструкцию лестницы, сварные соединения, способ работы на высоте или последовательность обслуживания действующего радара. Эти решения относятся к принятой документации и условиям выполнения работ. Наличие, комплект и срок поставки подтверждают для конкретного предложения.
Применимость и источники
Часть V по 1.1.1 относится к самоходным судам без международных рейсов и соответствующему навигационному оборудованию. Учитывают конкретный проект, класс и дополнительные указания администрации флага по 1.1.3.
- РС: часть V, версия 01.01.2026, пп. 1.1.1–1.1.3, 4.1.1 и полный раздел 4.2; основной предмет — 4.2.7–4.2.8.
- JRC: RADAR JMA-3300 SERIES, ранее подтверждённая роль семейства. Конструкция судовой площадки и её пригодность этой ролью не подтверждаются.
Дополните сведения о судне, количестве и контактах в тексте запроса.
