RU-F452L: узел ШВП и линейных направляющих осей XY
В RU-F452L движение по осям XY связано с прецизионными винтами и линейными направляющими TBI. Для запроса запасного механического узла нужно обозначить конкретную ось и состав заменяемой сборки. Заказ всей напольной машины, проверка точности монтажа и подбор отдельной передачи — разные технические задачи. Новую позицию связывают с установленной механикой, а не только с названием семейства.
Какие сведения подтверждены первичкой

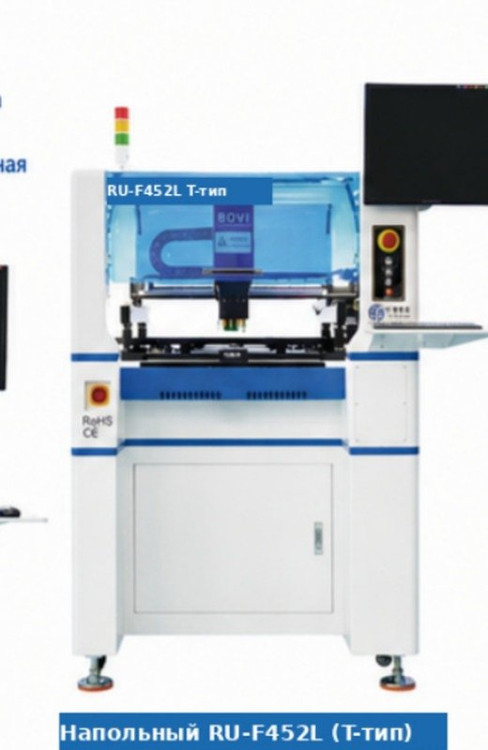

Карточка Nav Marine относит RU-F452L к напольному четырёхголовочному исполнению. Общий лист RU-F452/RU-F452L с печатной пометкой 06/08 описывает винтовой привод TBI по XY и показывает направляющие с винтом. Отдельные строки приводов XYZ и японского серводвигателя не раскрывают обозначения всех механических позиций.
В каталоге нет артикула винта, шага, длины, класса точности, типа гайки или обозначения каретки. Не приведён и универсальный комплект, одинаковый для X и Y. Название TBI в общем описании не подтверждает применимость любого винта или направляющей этой марки. Для предложения нужны идентификация установленной позиции и её монтажные данные.
Как определить границу поставки
Укажите ось, номер механической сборки по ведомости и серийный номер машины. Приложите читаемые маркировки винта, гайки и направляющих, фотографии расположения и доступный чертёж. Если отдельные обозначения не читаются, это нужно отметить прямо, а не заменять их предполагаемым артикулом из похожего установщика.
Разделите требуемую замену и сохраняемые сопряжения. В сборку могут запрашиваться только позиции, перечисленные по фактической ведомости: комплектность опор, соединения с приводом и направляющих подтверждают отдельно. Такой перечень не означает, что все элементы автоматически входят в заводскую запасную позицию. Монтажную геометрию согласуют для конкретной оси и ревизии машины.
Почему общие числа не заменяют паспорт детали
Рабочая зона монтажа 475 × 370 мм не является длиной винта или направляющей. Ход Z 38 мм относится к другой оси и не задаёт перемещение выбранного узла XY. Каталожные точность установки, повторяемость и позиционирование также не определяют класс отдельной ШВП или гарантированный результат после её замены.
В общей таблице семейства есть неоднозначное распределение массы настольного и напольного исполнения. Для механической заявки его не используют вместо документации конкретного RU-F452L. Вопросы о состоянии передаваемых сопряжений и необходимой комплектности решают по установленному образцу и техническим документам, без переноса характеристик соседнего исполнения.
Что должно остаться в согласованном предложении
Зафиксируйте обозначения включённых позиций, количество, состояние, чертежи и подтверждение применимости к сохраняемому приводу. Отдельно согласуйте условия проверки установленной сборки по документации машины, цену и срок. Проверка передачи не подменяет оценку точности готового монтажа и не создаёт отсутствующих в каталоге гарантий.
Карточка целого RU-F452L не подтверждает складской остаток отдельной ШВП, каретки или комплекта направляющих. Возможность их самостоятельной поставки должна быть подтверждена по идентифицированной ведомости.
