RU-3088: ПЛК, экран оператора и границы электронной сборки
Для полуавтоматического принтера паяльной пасты RU-3088 исходный каталог описывает промышленное управление на ПЛК. При аппаратной замене следует определить контроллер, операторское устройство и фактически заменяемую электронную сборку. Обозначение принтера не является артикулом установленного ПЛК и не задаёт автоматически комплект его соединений.
Экран управления и панель доступа — разные части

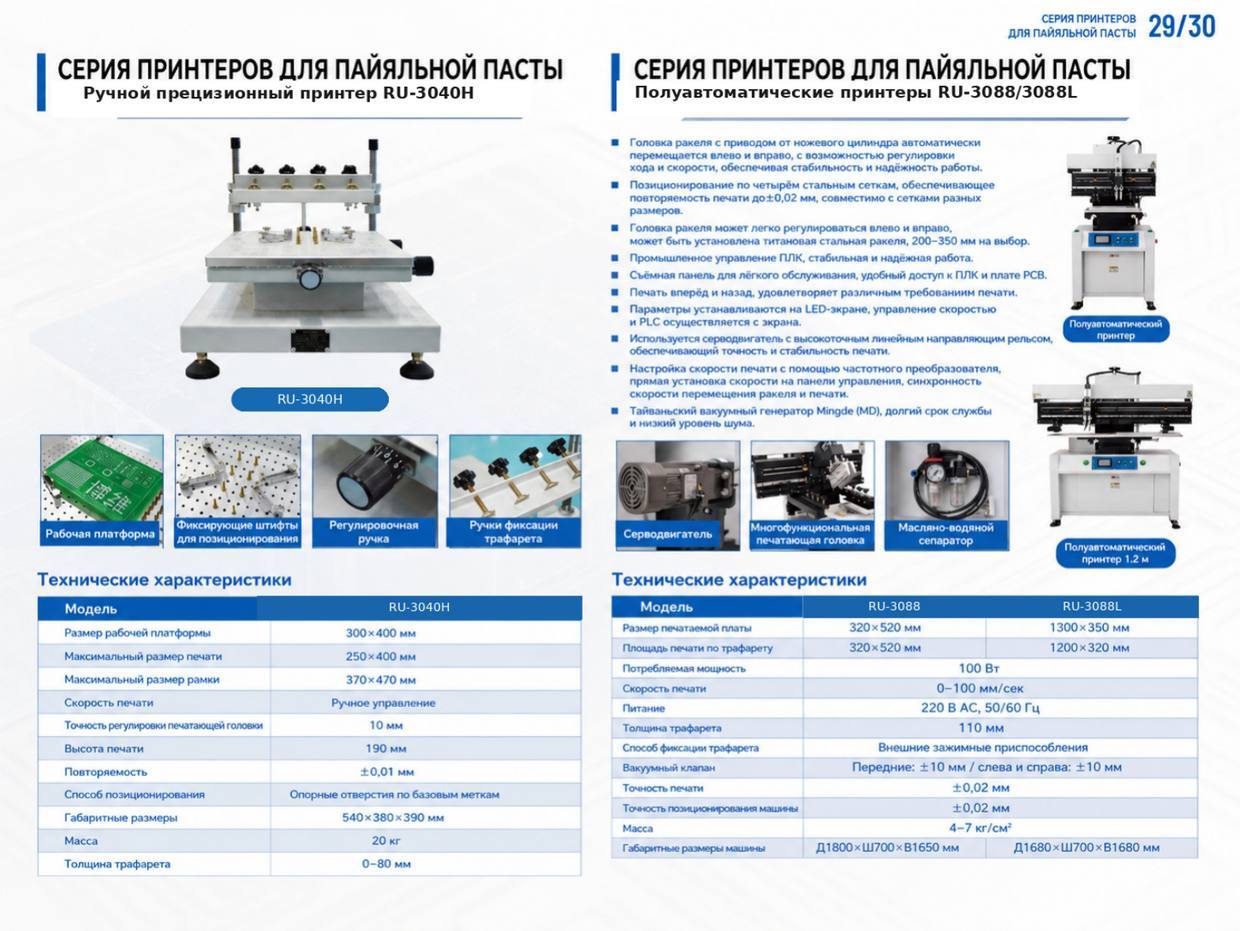

На правой стороне разворота 29/30 серии RU-3088/3088L указано, что параметры задаются на LED-экране и управление ПЛК выполняется с экрана. Отдельный пункт сообщает о съёмной панели, которая обеспечивает доступ к ПЛК и плате PCB. Из этих двух описаний нельзя делать вывод, что съёмная крышка и операторский экран являются одним заменяемым модулем.
Для предложения нужны фотографии фактического операторского устройства, контроллера и доступных маркировок электроники. Если требуется узел в сборе, перечислите включённые части по ведомости. Если меняется только одна позиция, обозначьте сохраняемые устройства и границу соединений. Общая фраза о доступе к PCB не устанавливает число плат, их индивидуальные функции или заказные коды.
ПЛК не следует объединять со всеми приводами
В той же спецификации отдельно описаны серводвигатель с линейной направляющей и головка ракеля с приводом от ножевого цилиндра. Регулировка скорости печати связывается с частотным преобразователем и заданием с панели управления. Это разные позиции системы, а не доказательство того, что весь привод встроен в ПЛК.
Исходный лист не называет изготовителя и модель контроллера, тип его выходов, число входов, протокол обмена с экраном или версию программного проекта. Поэтому нельзя заказывать произвольный промышленный ПЛК как гарантированную замену. Для подбора необходимы маркировка установленного исполнения и применимая электрическая документация.
| Часть управления | Что требуется установить |
|---|---|
| Контроллер ПЛК | Модель, исполнение, состав включённых модулей |
| Операторское устройство | Обозначение, связи и границу отдельной замены |
| Плата PCB и соединения | Позиции по фактической ведомости и сохраняемые сопряжения |
| Панель доступа | Отдельную механическую позицию, если она требуется |
Параметры принтера не являются паспортом электроники
Мощность 100 Вт и питание 220 В переменного тока относятся к принтеру в общей таблице серии. Эти строки не определяют напряжение питания контроллера, допустимый ток его выходов или мощность операторского экрана. Для каждого заменяемого устройства нужны собственная маркировка и документация цепи питания.
Скорость печати 0–100 мм/с и повторяемость ±0,02 мм также описывают машину. По ним нельзя вычислить частоту опроса входов, время цикла ПЛК либо точность отдельной платы. Такие параметры электроники в рассматриваемом листе не опубликованы. Их не подменяют величинами из соседнего столбца или характеристиками похожего контроллера.
Исполнение проверяют вместе с сохранением задания
Возможность задать параметры с экрана ещё не подтверждает наличие одинакового программного проекта в любом запасном устройстве. В запросе нужно связать аппаратное исполнение с действующей документацией системы и согласовать, какие данные требуются для восстановления штатной работы. Автоматический перенос программы или параметров при простой замене не предполагается.
Отсутствие индикации или движения само по себе не доказывает отказ ПЛК. В описании отклонения укажите условия его появления и состояние остальных устройств. Состав проверки и работ согласуют по конкретной машине; последовательности вмешательства, подключения и программирования здесь не приводятся.
Передайте модель RU-3088, серийный номер, маркировки контроллера и экрана, доступную схему и перечень сохраняемых частей. Общий вид серии в каталоге не позволяет прочитать внутренние артикулы или подтвердить запас на складе. Применимость, комплектность, документы, состояние, наличие, цену и срок уточняют для идентифицированной электронной сборки; необходимые работы согласуют отдельно.
