Правила РС и РКО: практическое применение
Кнопка СКДВП после переноса пульта: сохранить наблюдение и доступ

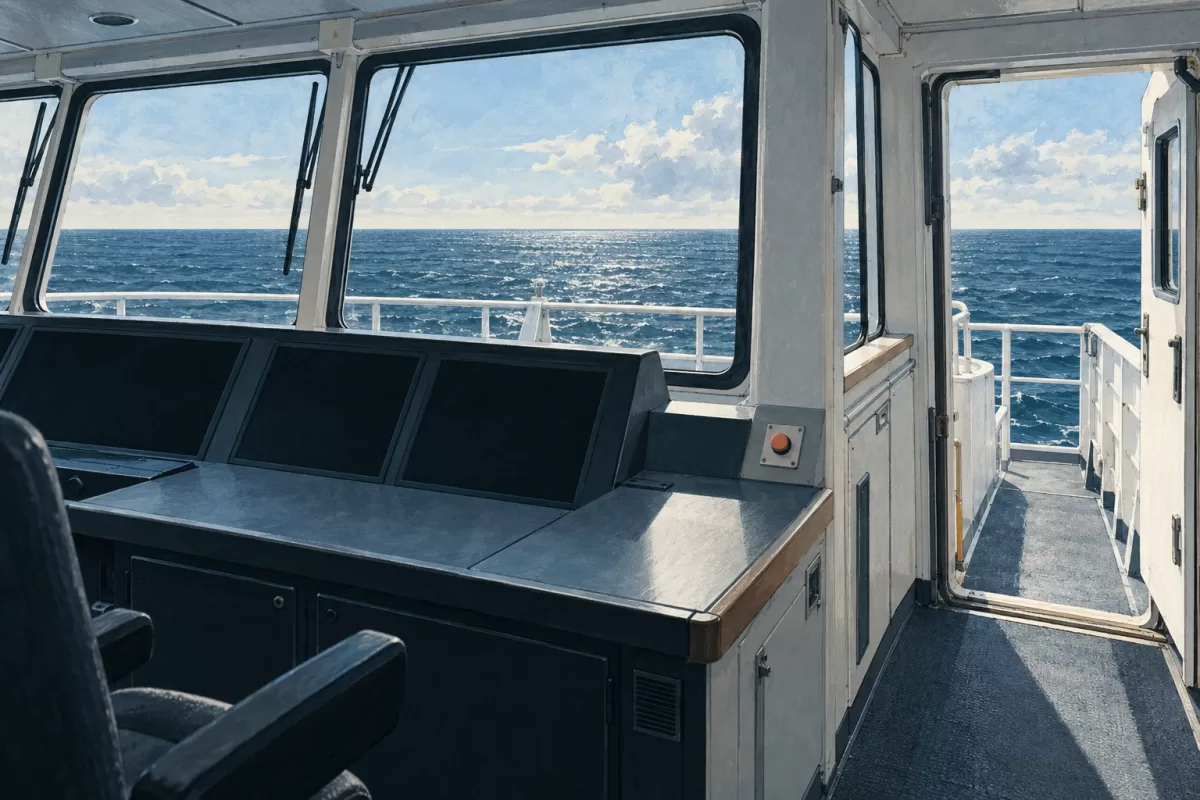

После перестройки мостика кнопку подтверждения СКДВП предлагают перенести на свободную стенку. С прежнего кресла до неё удобно дотянуться, но с нового рабочего места для наблюдения путь перекрывает шкаф. Для рассмотрения NSR NBW-1000 нужен план рабочих мест: удобство одной точки ещё не описывает размещение устройств во всей предусмотренной зоне.
Сначала место наблюдения, затем доступ
Пункт 3.4.7.1 части V «Навигационное оборудование» Правил по оборудованию морских судов РС, версия 01.01.2026, связывает расположение устройств подтверждения звуковых и световых сигналов и возврата системы в исходное состояние с надлежащим наблюдением. На ходовом мостике они должны находиться только в местах, откуда такое наблюдение обеспечивается. Размещение вблизи визуальных индикаторов названо предпочтительным.
Вторая часть того же пункта требует лёгкого доступа с места управления судном, рабочего места для судовождения и маневрирования, рабочего места для наблюдения, а также с крыльев мостика. Эти условия рассматривают вместе. Наличие доступной кнопки у одного кресла не отвечает на вопрос о других перечисленных местах; перенос к индикатору сам по себе не подтверждает возможность надлежащего наблюдения.
Упоминание крыльев мостика нужно сохранить при проверке. Пункт не сводит все устройства к одной внутренней панели. Принятую схему расположения рассматривают с учётом фактических рабочих мест и доступности, а не по универсальному числу кнопок из обзорной статьи.
Кто может воспользоваться устройством
По 3.4.7.2 конструкция должна обеспечивать возможность использования только вахтенным помощником капитана, находящимся на ходовом мостике, и исключать непреднамеренное использование другими лицами. Поэтому проектный вопрос касается также исполнения и назначения конкретного устройства. Свободная поверхность для крепления ещё не делает выбранное место и изделие подходящими.
Кнопка подтверждения и специальная кнопка «Аварийный вызов» имеют разные задачи. В 3.4.7.3 рассмотрена возможность размещения последней на посту для судовождения и маневрирования для экстренного вызова резервного помощника и/или капитана. Эту возможность нельзя выдавать за обязательное наличие данной функции в любом комплекте NBW-1000 или считать аварийный вызов заменой устройств подтверждения.
Что показать на плане после переделки
В исходных данных отметьте прежние и новые рабочие места, расположение устройств, визуальных индикаторов и крыльев мостика. Покажите сохраняемые перегородки, мебель и проходы. Для каждой предполагаемой точки нужно рассмотреть и наблюдение, и доступ с перечисленных мест. Такая ведомость — способ организовать рассмотрение; правила не задают в этих пунктах универсальную длину прохода или расстояние от кресла до кнопки.
Например, новая панель доступна из центрального кресла, но для её использования с рабочего места наблюдения нужно перейти за непрозрачную перегородку. Прежде чем заказывать перенос, следует рассмотреть оба условия пункта применительно к новой планировке. Фотография кнопки крупным планом не показывает эту геометрию.
Остальную сигнализацию также сохраняют в объёме проекта. Полный 3.4.7 отдельно рассматривает видимость светового сигнала, слышимость первого уровня на рабочих местах и получателей последующих уровней. Перенос устройства подтверждения не закрывает проверку этих трактов и не является основанием менять последовательность тревог.
Предложение по NBW-1000
Изготовитель относит NBW-1000 к судовым системам контроля дееспособности вахтенного помощника капитана и показывает отдельные блоки управления, подтверждения и сигнализации. Это подтверждает роль системы; точные блоки, их количество и условия установки определяют по документации выбранного исполнения.
Для предложения по NBW-1000 приложите план мостика до и после изменения, обозначения существующих блоков и границы работ. Попросите согласовать расположение устройств, необходимые принадлежности, документацию и проверку результата. Наличие, стоимость и срок поставки подтверждают в ответе на запрос.
Часть V по 1.1.1 относится к самоходным судам, не совершающим международные рейсы, и предназначенному для них навигационному оборудованию. Учитывают конкретный проект, класс и дополнительные указания администрации флага по 1.1.3. Применимость устанавливают до выбора комплекта.
Источники
- РС: часть V, версия 01.01.2026, пп. 1.1.1–1.1.3 и полный 3.4.7; непосредственно размещение и использование устройств — 3.4.7.1–3.4.7.2.
- NSR: NBW-1000, брошюра V16.0, ранее подтверждённая роль СКДВП. Расположение и состав конкретной установки рассматривают отдельно.
Дополните сведения о судне, количестве и контактах в тексте запроса.
