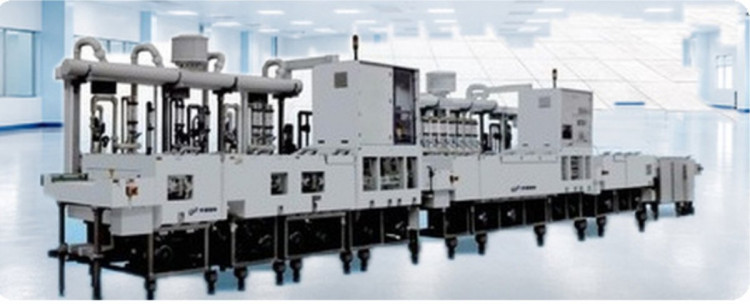

Линия иммерсионного серебра PCB-IAG-LINE

Линия иммерсионного серебра PCB-IAG-LINE: оборудование для изготовления печатных плат. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.

Иммерсионное серебро — финишное покрытие, которое выбирают там, где нужны плоская площадка, хорошая паяемость после нескольких термоциклов и низкие потери на высокой частоте. Серебро осаждается на медь реакцией замещения, слой тонкий, стек простой — без никелевого подслоя, поэтому покрытие часто применяют на СВЧ-платах и в изделиях с жёсткими требованиями к вносимым потерям.

Документация
Спецификация на изделие (PDF)
Каталог: линии производства печатных плат (PDF)

Процесс критичен к чистоте раствора. Мельчайшие взвешенные частицы становятся центрами неравномерного осаждения и дают тусклые пятна и разнотолщинность, а на серебре это видно сразу — по потере характерного блеска. В линии за это отвечает тонкая фильтрация раствора, обеспечивающая чистоту процесса. Давление и расход раствора регулируются, что позволяет настроить режим под требуемую толщину покрытия и под конкретную геометрию плат.

На выходе из ванны работает двусторонний водяной нож: он одинаково снимает плёнку раствора с обеих сторон панели, не давая ей досыхать неравномерно и оставлять разводы. Сушка также равномерная — для серебра это существенно, поскольку следы высыхающей влаги на свежем покрытии становятся видимым дефектом и потенциальной точкой потускнения при хранении. Маршрут: очистка, микротравление, предобработка, ванна иммерсионного серебра, сушка. Управление автоматическое, с интеграцией в MES.

Ключевые особенности

• Равномерное блестящее серебряное покрытие
• Тонкая фильтрация раствора обеспечивает чистоту процесса
• Двусторонний водяной нож и равномерная сушка
• Регулировка давления и расхода раствора
• Маршрут: очистка, микротравление, предобработка, иммерсионное серебро, сушка
• Интеграция с MES

Применение

Участок финишных покрытий на производстве печатных плат: нанесение паяемого серебряного покрытия на платы поверхностного монтажа, СВЧ-платы и изделия, где требуется плоская контактная площадка и минимальные потери в проводнике. Применяется на заводах жёстких, гибких и гибко-жёстких плат.

Технические характеристики

Как подготовить запрос

Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
