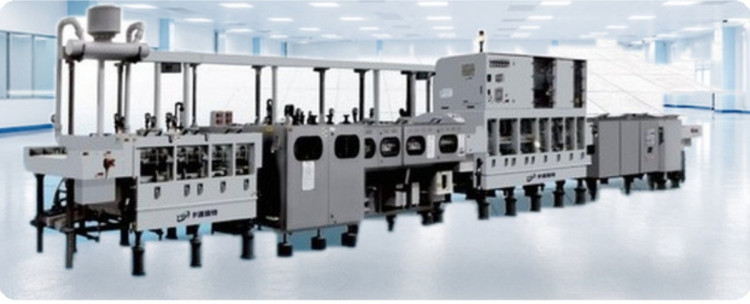

Линия иммерсионного олова PCB-ISN-LINE
Линия иммерсионного олова PCB-ISN-LINE: оборудование для изготовления печатных плат. Nav Marine поможет согласовать поставляемое исполнение под изделие и место модуля в технологическом маршруте.
Иммерсионное олово — плоское паяемое финишное покрытие, которое получают реакцией замещения: медь переходит в раствор, а олово осаждается на её место. Тока при этом не подводится, поэтому покрытие ложится одинаково на изолированные площадки и не требует токоподводящих перемычек. Для плат под запрессовку разъёмов и под мелкий шаг это покрытие выбирают за плоскостность и за отсутствие никеля в стеке.
Документация
Спецификация на изделие (PDF)
Каталог: линии производства печатных плат (PDF)
Ключевая проблема процесса — агрессивность раствора. Иммерсионные оловянные ванны работают в кислой среде с тиомочевинными комплексами и разрушают обычную нержавейку и типовые полимеры. В линии это учтено конструктивно: ванны и трубопроводы выполнены коррозионностойкими, то есть ресурс определяется процессом, а не износом оборудования. Вторая проблема — узкое рабочее окно: скорость замещения сильно зависит от температуры и от свежести раствора, и без активной стабилизации толщина покрытия по партиям расходится. Линия удерживает температуру и расход раствора в заданном диапазоне.
Транспорт равномерен по всей длине линии — важное требование для иммерсионных процессов, где время выдержки в ванне напрямую переводится в толщину покрытия: любое подтормаживание панели даёт локальный перебор по толщине. Маршрут стандартный: обезжиривание, микротравление, ванна иммерсионного олова, промывка, сушка. Управление автоматическое, с интеграцией в MES.
Ключевые особенности
- Равномерное осаждение олова без применения тока
- Коррозионностойкие ванны и трубопроводы
- Стабилизация температуры и расхода раствора
- Равномерная транспортировка по всей длине линии
- Маршрут: обезжиривание, микротравление, иммерсионное олово, промывка, сушка
- Интеграция с MES
Применение
Участок финишных покрытий на производстве печатных плат: нанесение паяемого оловянного покрытия на платы под поверхностный монтаж, под запрессовываемые разъёмы и на изделия, где требуется плоская контактная площадка без никелевого подслоя. Применяется на заводах жёстких и гибко-жёстких плат.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | линия мокрых процессов финишного покрытия |
| Технологический процесс | иммерсионное (безтоковое) оловянное покрытие |
| Состав линии (типовой маршрут) | обезжиривание — микротравление — иммерсионное олово — промывка — сушка |
| Способ осаждения | без применения тока (реакция замещения) |
| Материал ванн и трубопроводов | коррозионностойкий |
| Контроль технологической среды | стабилизация температуры и расхода раствора |
| Транспортная система | равномерная транспортировка по всей длине линии |
| Система управления | автоматическая, с интеграцией в MES |
| Обрабатываемые изделия | PCB, FPCB, керамические подложки, полупроводниковые подложки |
Как подготовить запрос
Протокол приёмки с образцом, методом контроля, критериями и сохраняемыми результатами. Укажите модель, количество, задачи участка и данные изделия. Цена, состав поставки и актуальный срок согласуются по запросу.
