RU-620: оптическая сборка выравнивания и состав замены
В собственной карточке RU-620 станция ремонта BGA описана с оптическим выравниванием. Для замены такой сборки нужно определить её фактическое исполнение и границу поставки: оптический узел, устройство отображения, крепление и необходимые соединения. Название станции не раскрывает индивидуальные артикулы этих частей и не означает, что все они поставляются одной запасной позицией.
Оптическое выравнивание выделено отдельно

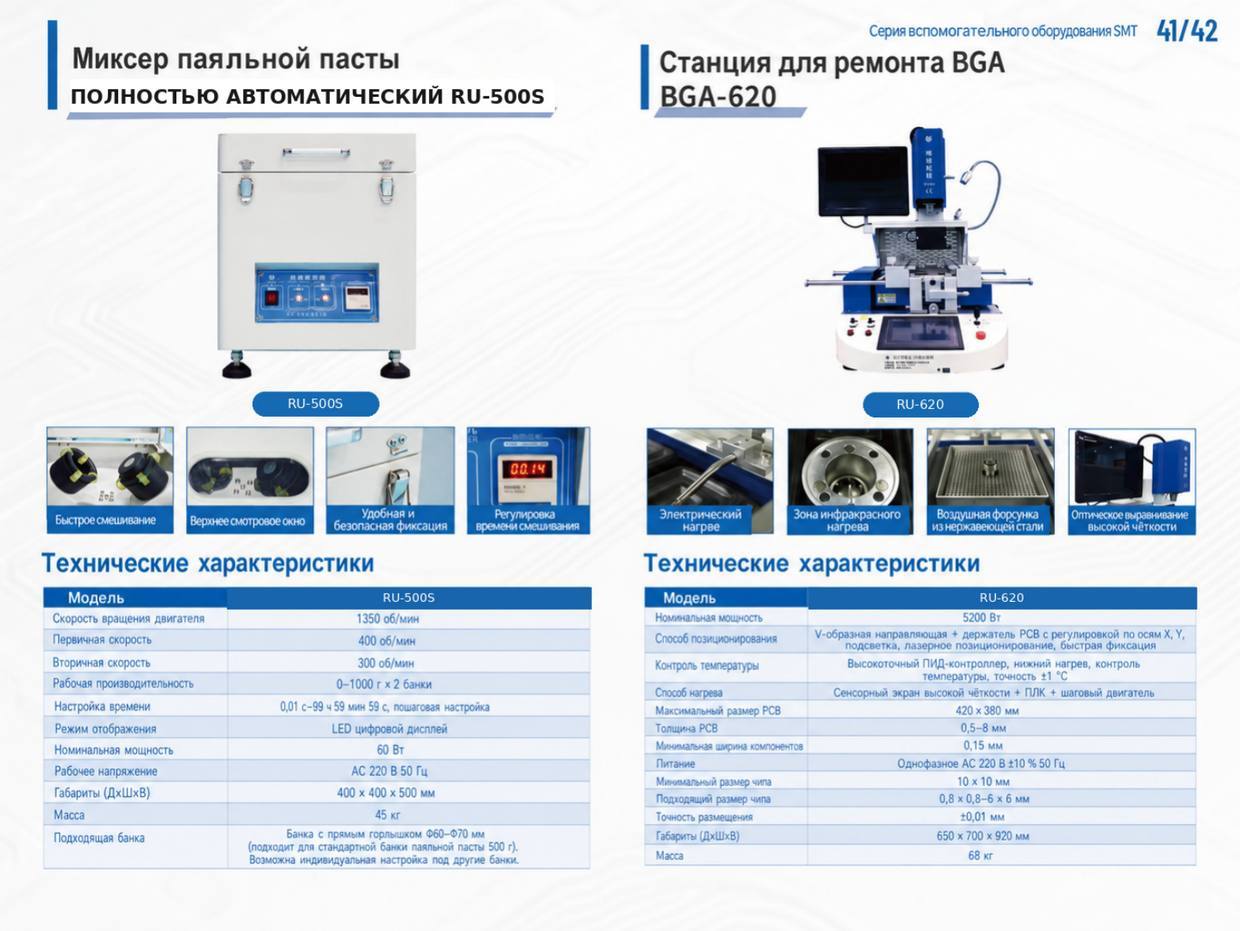

На правой стороне каталожного разворота 41/42 отдельно показана иллюстрация с подписью «Оптическое выравнивание высокой чёткости». Рядом находятся электрический нагрев, инфракрасная зона и воздушная форсунка. Оптическая сборка выполняет другую функцию, поэтому заказ нагревателя или верхнего сопла не определяет состав её замены.
Станция подписана BGA-620, а в таблице модели указана RU-620. Оба обозначения следует сохранить при передаче исходных сведений. Сходное название у изделия другого поставщика не подтверждает одинаковые внутренние модули или возможность установить его оптику без согласования исполнения.
Лазерная метка не является паспортом оптики
В строке позиционирования перечислены V-образная направляющая, держатель платы с регулировкой по X и Y, подсветка, лазерное позиционирование и быстрая фиксация. Оптическое выравнивание описано отдельной иллюстрацией. Нельзя превращать это перечисление в утверждение, что лазер является источником изображения или обязательной частью одного сменного оптического блока.
Механика удержания платы и средства наблюдения также различаются. Для сохраняемого держателя нужны сведения о его исполнении и доступном пространстве. Размеры платы не заменяют данные крепления оптики, а изменение положения изображения само по себе не доказывает отказ оптического узла.
Изображение узла не устанавливает модель камеры
На исходном листе видны устройство отображения и связанная с ним часть оптического оснащения. Документ не раскрывает тип матрицы, число пикселей, модель камеры, объектив, увеличение, поле зрения или интерфейс передачи изображения. По этой иллюстрации нельзя назначить CCD либо CMOS, соединитель USB либо HDMI или универсальный драйвер.
В заявке разделите реально идентифицированные компоненты. Для отдельного устройства нужны его маркировка и сведения о сохраняемых сопряжениях; для согласованной сборки — ведомость входящих частей. Комплектность по каталожной иллюстрации не восстанавливают, а невидимые внутренние элементы не объявляют самостоятельными подтверждёнными запчастями.
| Часть запроса | Что подтвердить |
|---|---|
| Оптическая сборка | Исполнение, обозначение и границу замены |
| Отображение и соединения | Что сохраняется и что включено в поставку |
| Крепление | Посадку, сопряжения и перечень принадлежностей |
Точность размещения относится к станции
Значение ±0,01 мм в таблице обозначает точность размещения. Оно не задаёт размер пикселя, погрешность камеры или гарантированную точность запасного оптического блока. Максимальная плата 420×380 мм также не является полем зрения. Неоднозначные строки размеров чипов требуют уточнения для конкретной комплектации, а не выбора наиболее удобного диапазона.
Суммарные 5200 Вт и сетевое питание станции не определяют электрические параметры оптики или экрана. Строка ПИД-контроля температуры не описывает электронный интерфейс оптической сборки. Характеристики каждого поставляемого устройства подтверждают по его документации, а не по соседним параметрам машины.
Предложение связывают с установленной конфигурацией
Приложите серийный номер RU-620, фотографии оптики, отображения, маркировок, креплений и доступную документацию. Укажите сохраняемые узлы и требуемый состав замены. Проверку совмещения изображения и результата размещения согласуют отдельно; наличие оптики не подтверждает качество скрытых паяных соединений после ремонта.
Каталожный лист показывает серию оборудования, а не складской экземпляр отдельной сборки. Возможность поставки, применимость, состояние, документы, комплектность, цену и срок уточняют по идентифицированному исполнению. Работы по установке и проверке не предполагаются включёнными автоматически; эксплуатационная процедура настройки здесь не приводится.
