RU-F452: узел автоматической смены вакуумных насадок на 24 позиции

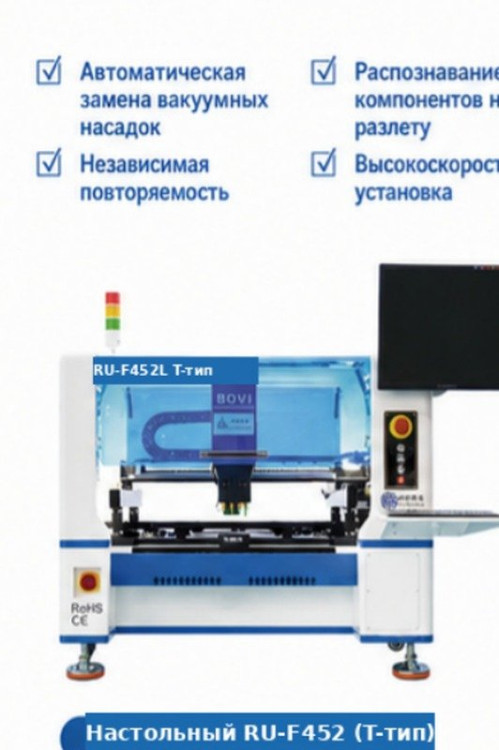

В карточке настольного RU-F452 автоматическая смена вакуумных насадок выделена вместе с банком на 24 сопла. Для запасного узла нужно определить, заказывается ли механизм смены в сборе, его идентифицированная позиция или комплект самих насадок. Эти варианты имеют разную границу поставки. Количество головок установщика не заменяет описание требуемого механизма.
Как читать каталожные количества
Общий лист RU-F452/RU-F452L с печатной пометкой 06/08 указывает четыре независимые установочные головки и поддержку 24 насадок при автоматической замене. На том же листе отдельно приведены 52 подающие позиции и 12 слотов для ленты-носителя. Это разные части оснащения; их числа не определяют количество деталей запасной сборки автосмены.
В описании насадок заявлена совместимость с серией JUKI. Из этого не следует, что механизм смены изготовлен JUKI или что любой сменный банк этой марки подойдёт к RU-F452. Точное обозначение механизма и допустимые исполнения насадок подтверждают по установленной машине и её документации.
Что включить в ведомость узла
Укажите серийный номер RU-F452, расположение банка и обозначение сборки по схеме или ведомости. Приложите фотографии механизма, рабочих мест насадок и имеющихся маркировок. Если требуется комплект в сборе, перечислите включаемые механические и соединительные позиции. Сохраняемые элементы и собственный комплект насадок внесите отдельно.
Каталог показывает автоматическую замену, но не раскрывает артикулы держателей, привода или средств контроля положения. Поэтому предполагать конкретный тип двигателя, датчика и электрического подключения нельзя. Для отдельной позиции нужны её собственная маркировка, монтажные и присоединительные данные. Изображение целого установщика не заменяет эти сведения.
Какие функции следует разделить
Смена насадки, вакуумный захват компонента и автоматическая калибровка связаны в рабочем процессе, однако это разные функции. Первичка описывает автоматическую калибровку точности и распознавание на лету. Она не устанавливает, что каждый компонент этих систем входит в запасной узел смены насадок.
При согласовании укажите фактическое проявление отказа и штатные сообщения машины. Ошибка захвата или распознавания сама по себе не определяет неисправную позицию автосмены. Требуемую замену связывают с идентифицированной сборкой, а условия последующей проверки — с документацией конкретного исполнения. Предел хода Z 38 мм относится к установочному механизму, а не к ходу привода банка насадок.
Как оформить предложение по комплекту
Зафиксируйте точные обозначения, количество, состав, состояние и сопровождающие документы. Отдельно подтвердите сопряжение с сохраняемыми насадками и установленным управлением. Для приёмки согласуйте предусмотренную смену выбранных насадок и проверку их штатного использования, не подменяя её демонстрацией движения головок.
Цена, срок и состав проверочных работ устанавливаются в предложении. Карточка RU-F452 подтверждает наличие функции автосмены у машины; отдельный складской запас механизма, насадок или услуги по их замене по ней не устанавливается.
